Мансардное окно — это не просто стекло в кровле. Это конструкция, которая работает в куда более жёстких условиях, чем любое вертикальное окно в стене: снеговые нагрузки, дождь прямо на стекло, ветер, который давит на плоскость под углом. Поставить сюда электропривод и ожидать, что он просто будет открывать-закрывать окошко — значит не понять половину задачи. Здесь у монтажа своя специфика, и она начинается ещё до того, как взяли в руки дрель.
Чем мансардное окно отличается от обычного с точки зрения привода
Вертикальное фасадное окно и мансардное — совсем разные истории для монтажника.
У вертикального окна створка висит на петлях и при открывании уходит в сторону или наружу. Вес действует вниз, привод толкает горизонтально или почти горизонтально. Всё относительно предсказуемо.
Мансардное окно расположено в плоскости ската крыши — под углом от 15° до 90° к горизонту. Створка открывается, поворачиваясь вокруг горизонтальной оси. При этом половина её веса помогает приводу при открывании, а другая половина сопротивляется при закрывании — или наоборот, в зависимости от конструкции. Снег давит на закрытое окно сверху. Дождь бьёт прямо в стекло.
При расчёте усилия привода вес створки (W) нельзя игнорировать. Хотя петли удерживают конструкцию, привод преодолевает проекцию силы тяжести, которая зависит от угла наклона кровли (α). Приблизительное требуемое усилие (F) рассчитывается по формуле:
Чем более пологая крыша, тем больше веса створки (и лежащего на ней снега) приходится поднимать приводу. Поэтому для окон в крышах с малым уклоном запас мощности должен составлять не менее 40–50%.
За расчётную «высоту» окна для подбора привода принимают не физический размер створки, а расстояние от оси поворота (петель) до точки крепления привода на створке.
Какой тип привода подходит мансардным окнам

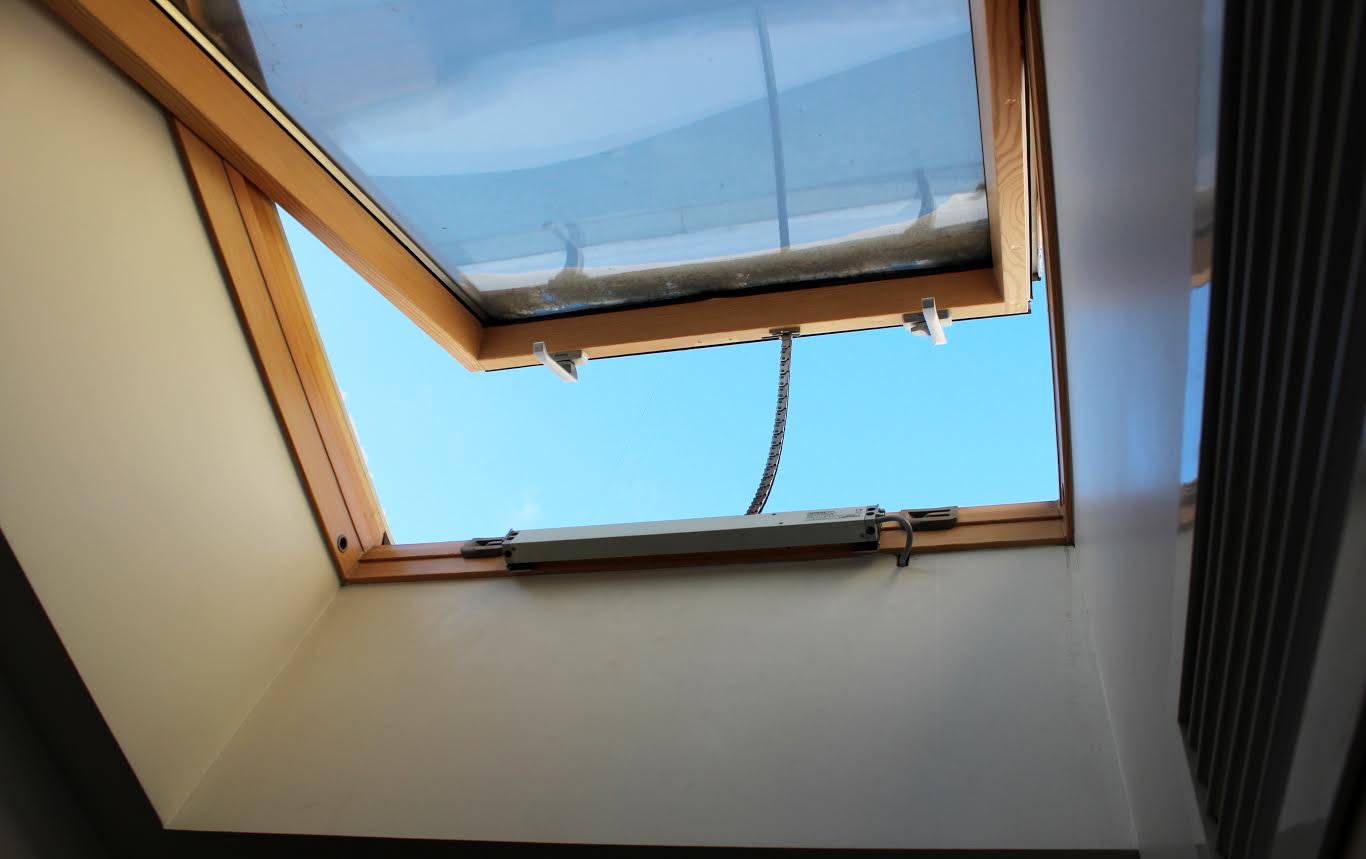

На мансардных окнах чаще всего ставят цепные приводы — и на это есть конкретные причины. Цепь при открывании выдвигается из корпуса и толкает нижний край створки. Корпус при этом занимает минимум места внутри помещения, монтируется в верхней части рамы и практически не виден.
Штоковые приводы тоже применяют на мансардных окнах, но только там, где створки крупные и тяжёлые. Шток развивает большее усилие, чем цепь, и лучше держит раскрытое положение при сильной снеговой нагрузке. Его геометрия монтажа на наклонной плоскости сложнее: точку крепления нужно выбирать так, чтобы шток двигался строго по оси, без боковых нагрузок.
Реечные приводы на мансардных окнах встречаются редко — их область применения это более тяжёлые конструкции: световые купола, люки дымоудаления, зенитные фонари.
Угол наклона крыши: почему это важно для монтажа
Мансардные окна устанавливают в крышах с углом наклона ската от 15° до 90°. Казалось бы, привод одинаковый — зачем думать об угле? Но угол напрямую влияет на то, как вода и снег взаимодействуют с открытым окном и с корпусом привода.
- На пологой кровле (15–25°) снеговая нагрузка на окно максимальная — снег не съезжает сам, он лежит. Привод должен уметь открывать окно даже с тяжелым снегом на раме. Для таких условий нужны модели с усилием с запасом — не минимальное расчётное, а на 30–50% больше.
- На крутом скате (45° и выше) снег сам уходит, но ветровая нагрузка на открытую створку резко возрастает. Привод в открытом положении удерживает створку, и здесь важно тяговое усилие при удержании, а не только при выдвижении.
Ещё один момент: при пологом скате вода при дожде попадает прямо в проём открытого окна. Датчик дождя в такой конфигурации — не опция, а обязательный элемент системы.
Датчик дождя: зачем он нужен и как работает
Датчик дождя — это небольшое устройство, которое крепится снаружи на кровле. Как только на него попадают первые капли, он посылает сигнал блоку управления, и привод закрывает окно. Система не позволит окну оставаться открытым во время дождя, автоматически блокируя команду на открытие до полного высыхания сенсора. Это критически важно для защиты интерьера.
Хорошие модели датчиков не реагируют на высокую влажность или мелкий туман — срабатывают именно на капли осадков. После дождя датчик быстро высыхает и не обмерзает при минусовых температурах (в премиальных версиях встроен подогрев).
Для мансардных окон датчик дождя — стандартная комплектация. Ведущие бренды часто оснащают датчики функцией подогрева: это исключает ложные срабатывания от росы и позволяет поверхности быстрее высохнуть после окончания ливня, возвращая окну функциональность.
Как крепят привод на мансардном окне
Место крепления привода зависит от типа окна и его конструкции. У верхнеподвесных мансардных окон ось поворота расположена примерно посередине по высоте створки. Привод крепят в верхней части рамы с внутренней стороны помещения. Шток или цепь соединяют с нижней частью створки через кронштейн.
Важно: в верхнеподвесных окнах при открывании нижний край створки уходит наружу, а верхний — внутрь помещения. Если установить привод слишком близко к оси вращения, верхняя часть рамы просто ударит по корпусу устройства. Чтобы избежать «конфликта» механизмов, необходимо выдерживать технологический зазор (обычно 50–80 мм) или использовать специальные выносные кронштейны, рекомендованные производителем окна.
У верхнеподвесных мансардных окон (петли сверху, открывание нижней части наружу) привод монтируют в нижней части рамы. Здесь геометрия проще, но нагрузка при удержании открытой створки выше — она буквально висит на приводе.
Корпус привода фиксируют на раме окна или на внутреннем откосе. Некоторые производители предлагают варианты со скрытым монтажом в профиль рамы — визуально они выглядят аккуратнее, но обслуживать их сложнее.
Требования к степени защиты корпуса
Мансардное окно — это граница между улицей и помещением. Когда оно открыто, привод контактирует с уличным воздухом, влажностью и осадками. Когда закрыто — находится в помещении, где может быть высокая влажность: бассейн, теплица, баня, ванная комната, кухня.
Минимальная степень защиты корпуса для мансардных приводов — IP 44 (защита от брызг воды с любого направления). Для помещений с высокой влажностью — IP 54 и выше. На рынке представлены окна с влагостойким полиуретановым покрытием рамы и приводами с повышенной влагозащитой для установки в ванных комнатах и бассейнах.
Рабочий температурный диапазон привода должен перекрывать реальный климат места установки. Для российских условий ориентир — минимум −20…+60 °C.
Питание и управление
Приводы для мансардных окон выпускают в двух вариантах по питанию:
- 230 В переменного тока — подключаются прямо в бытовую сеть через розетку или напрямую к проводке. Проще в монтаже, не нужен отдельный блок питания. Roto выпускает модели, которым достаточно обычной розетки 230 В.
- 24 В постоянного тока — требуют блока питания или блока управления, но проще интегрируются в системы «умного дома», а также в противодымную автоматику по протоколам BACnet или LON.
Управление строится на нескольких уровнях:
- настенная кнопка или выключатель — самый простой вариант;
- радиопульт на 1, 5 или 10 каналов — можно управлять несколькими окнами отдельно;
- приложение на смартфоне через Wi-Fi или Z-Wave — актуально при интеграции в «умный дом»;
- автоматика по датчикам (дождь, ветер, температура, CO₂) — окно открывается и закрывается само по заданным параметрам.
Ряд производителей выпускает мансардные окна с уже встроенным чипом Z-Wave прямо в конструкции — такие окна сразу готовы к подключению к совместимым контроллерам «умного дома», без дополнительных модулей и переходников.
Установить самому или вызвать специалиста
Сам по себе монтаж привода несложен: корпус фиксируется на раме через штатные точки крепления, шток или цепь соединяются с кронштейном на створке. Большинство производителей поставляют подробные инструкции.
Сложность начинается на этапе расчётов и подбора. Если взять привод с недостаточным усилием — он не откроет окно после снегопада или начнёт клинить через несколько месяцев работы. Если взять с большим запасом без учёта геометрии — шток будет создавать изгибающую нагрузку на раму, и окно со временем перекосится.
Подключение к сети и настройка конечных выключателей хода тоже требуют аккуратности: конечный выключатель — это ограничитель, который останавливает привод в крайних положениях. Если выставить его неверно, привод либо не закрывает окно до конца, либо давит на раму с избыточным усилием в закрытом положении. Оба варианта выводят оборудование из строя быстрее, чем хотелось бы.
Мансардное окно с электроприводом — это не просто удобство. В случаях, когда окно находится высоко в скате и до него физически не добраться, или когда в помещении нет возможного присутствия человека для ручного закрывания при дожде, привод становится вопросом сохранности помещения. Правильно подобранный и смонтированный привод отрабатывает свой ресурс в 10 000 циклов без нареканий — а это десятки лет при обычной эксплуатации.
