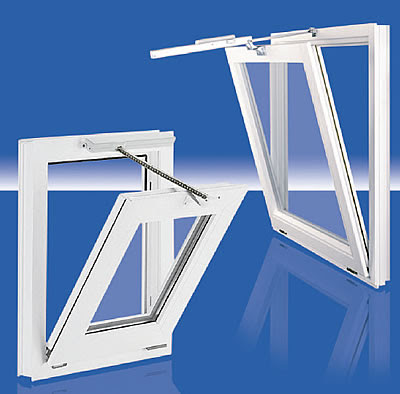

Цепной электропривод — устройство, широко встречающееся в системах автоматизации окон. Механическое усилие вырабатывается электромотором, передаётся на створку — через цепь.
Одна из главных сильных сторон оборудования — универсальность. Оно подходит для большинства оконных конструкций, вплоть до крупногабаритных. Основа функциональности и надёжности — правильность выбора. Нужно учесть тип окна, его конфигурацию, размеры и вес.
Преимущества
Помимо цепных, доступны и другие модели, например реечные или штоковые. Именно первые, однако, являются наиболее популярными. Причина — многочисленные сильные стороны, главные из которых — выглядят следующим образом:
- Компактность. Цепь складывается внутри небольшого корпуса. Система не бросается в глаза, допускает скрытый монтаж. Это важно для дизайнерских интерьеров, где необходимо спрятать все инженерные системы, чтобы они не бросались в глаза, не портили оформление.
- Увеличенный рабочий ход. Длина цепи может составлять от 10 до 100 сантиметров. Это значительно больше, чем у рычажных аналогов. Такой рабочий ход обеспечивает совместимость с крупными окнами, повышает эффективность проветривания.
- Мощность. Для стандартных хватит «обычных» цепных электроприводов, развивающих усилие в пару сотен Ньютонов. Помимо них, однако, доступны и решения высокой мощности — до 600 Ньтонов и более, чего достаточно для массивных створок из дерева или металла.
- Вариативность установки. Допустимо горизонтальное, вертикальное, наклонное расположение цепи. Независимо от положения, она передаёт максимальное усилие, не теряет эффективность, не подвергается дополнительным нагрузкам, приводящим к деформациям и поломкам.
Области применения
Цепные электроприводы для окон универсальны, совместимы с большинством оконных конструкций, например с мансардными и наклонными. Их особенности — размещение под острым углом относительно горизонта, открытие поворотом вокруг горизонтальной оси. Преимущества цепного устройства в такой ситуации раскрываются на 100%. Оно уверенно удерживает створку во всех промежуточных позициях, исключает её смещения под собственной массы, не требует вспомогательных устройств блокировки.
При площади мансардного окна не больше 0.6 квадратных метра достаточно устройства с ходом цепи до 25 сантиметров и усилием — до 150 Ньютонов. Крупным конструкциям, до полутора метров, требуются вдвое большие показатели.
Зенитные фонари и потолочные световые купола
Зенитные фонари — конструкции, вынесенные на кровлю. Они массивны, вдобавок приводу приходится преодолевать сопротивление, направленное строго вниз, что требует максимальной мощности. Чтобы исключить проблемы с функциональностью и надёжностью, рекомендуется подбирать оборудование с запасом до половины от номинала. Этого хватит даже для компенсации веса накопившегося за зиму снега.
Фрамуги
Фрамуга — компактная открывающаяся секция, расположенная выше основного стеклопакета. Оптимальный способ размещения привода — выше или сбоку от рамы, чтобы цепь «выталкивала» створку наружу, воздействуя на нижний край, равномерно распределяя усилие.
Фрамуги широко встречаются на коммерческих объектах, в общественных, административных зданиях, где распространены габаритные конструкции. Они упрощают проветривание, обеспечивают безопасность эксплуатации. Для доступа свежего воздуха не нужно открывать громоздкое окно.
Системы дымоудаления
К цепным приводам, использующимся в комплексах дымоудаления, предъявляют жёсткие требования по надёжности. Обязательна сертификация по стандартам EN 12101-2. Задачи — автоматическое срабатывание при подаче соответствующей команды, удержание створки в открытой позиции для вывода дыма, снижения температуры в помещениях, обеспечение видимости на путях эвакуации.
Основные характеристики
В первую очередь, при подборе устройства под конкретную оконную конструкцию учитывают его технические параметры. Например, развиваемое усилие определяет массу перемещаемой створки. Рекомендации таковы:
- до 10 кг — до 150 Ньютонов.
- 10–20 кг — 150–300 Н.
- 30–50 кг — 300–600 Н.
- Свыше 40 кг — от 500 Н. Для крупных створок устанавливают не один, а два привода, работа которых синхронизирована.
Для мансардных и наклонных окон к расчетному усилию добавляют 20–30% запаса, для горизонтальных зенитных — 40–50% и более в случае высоких снеговых нагрузках региона установки.
Ход цепи
Ход цепи определяет ширину открытия створки. Для проветривания достаточно 20–30 сантиметров. Для систем дымоудаления противопожарные правила требуют обеспечить расчётную площадь проходного сечения — её считают по формуле исходя из площади помещения и кратности воздухообмена.
При подборе хода рекомендован небольшой запас. Если расчёты показывают 25 сантиметров, лучше установить модель с 30-сантиметровым ходом, отрегулировать его грамотным расположением концевых выключателей.
Напряжение
Стандарт — 220 вольт. Приводы подключают напрямую к розетке или клеммной колодке. Такие устройства недороги и надёжны. В последнее время, однако, набирают популярность 24-вольтовые аналоги. Они считаются более безопасными за счет сниженного напряжения, допускают комплектацию электронными датчиками, интеграцию в системы умного дома, обеспечивают пожарную безопасность и наладку автономного питания через подключение к аккумулятору.
Скорость открытия
Стандарт — около сантиметра в секунду. Этого вполне достаточно для большинства объектов. Конструкция надёжна, отсутствуют ударные нагрузки, посторонние шумы, хлопки и сквозняки. Цепные приводы для окон, относящихся к системам дымоудаления, однако, работают на более высокой скорости, до трех сантиметров в секунду. Требование продиктовано правилами пожарной безопасности, нарушения недопустимы.
Специфика монтажа
При установке также нужно учитывать конструкцию окон. Фрамуги, ось поворота которых находится сверху, требуют монтажа в верхней части рамы, чтобы усилие передавалось на нижнюю часть. Для мансардных окон действует обратный принцип — привод ставят снизу.
Важно, чтобы угол между цепью и створкой не превышал 15 градусов. Большие значения увеличивают нагрузку на изгиб, снижают общую надёжность, не позволяют эффективно передавать усилие.
Точка приложения усилия
Работает принцип рычага. Чем дальше от оси вращения расположена точка контакта с цепью, тем меньше сил нужно для приведения створки в движения. Оптимум — нижняя треть створки. В таком случае даже привод невысокой мощности справится с массивными створками.
Количество приводов
При ширине створки более 120 сантиметров необходимо оснащение парой приводов, расположенных по обе стороны. Для синхронизации работы используют цепные приводы со встроенной системой синхронизации (синхроприводы) или контроллеры, исключающие перекосы, деформации при заклинивании одного или двух приводов.
Дополнительные функции
Для упрощения эксплуатации, повышения общей эффективности работы, обеспечения безопасности, рекомендуется использовать приводы с расширенным функционалом. Они отличаются расширенной комплектацией, в которую входит следующее:
- Термостат. Контролирует температуру. Автоматически открывает окно при потеплении, закрывает — при похолодании. Микроклимат в помещении становится приятнее.
- Датчик дождя. Закрывает окно в начале осадков, что защищает от протечек.
- Датчик солнца. Открывает или закрывает окна в случае перегрева одной из сторон здания.
- Датчик ветра. Закрывает окна для защиты от порывов ветра или поломок.
- Концевые выключатели. Фиксируют положение цепи, подают сигнал на отключение при достижении крайних точек. Это исключает чрезмерную нагрузку на мотор, цепь, раму. Оптимум — концевые выключатели с возможностью регулировки, позволяющие получить оптимальный угол раскрытия створки.
- Тепловое реле или датчик перегрузки. Обесточивает устройство при перегреве, повышении напряжения. Защищает мотор от тяжёлых поломок, исключающих возможность ремонта и восстановления.
Для монтажа в помещениях со сложными микроклиматическими условиями, постоянно повышенной влажностью воздуха нужно использовать модели, корпуса которых соответствуют индексу защиты IP54 или более высокому. IP20 — аналоги только для «обычных» условий, исключающих дополнительные нагрузки.
Подведение итогов
Габариты, тип, масса окна — все эти характеристики обязательно учитывают при подборе привода. Он должен быть достаточно мощным, имеющим подходящий ход цепи, позволяющим выполнить монтаж в оптимальной точке. Соблюдение указанных принципов гарантирует надёжность, функциональность, долговечность системы.
