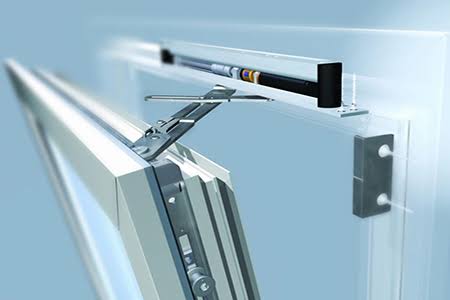

За перемещение створки в реечном приводе отвечает пара «шестерня — рейка». Мотор через редуктор вращает шестерню, она толкает зубчатую рейку, выходящую из корпуса или втягивающуюся в него обратно. Стальная рейка находится в трубчатом алюминиевом корпусе.
Реечные приводы востребованы при установке зенитных фонарей, люков дымоудаления, фасадных створок. Механизмы выносливы, рассчитаны на жёсткие условия эксплуатации. Чтобы исключить раннюю поломку, однако, нужно ответственно отнестись к выбору, учесть интенсивность и характер нагрузок.
Реечные оконные электроприводы: преимущества
Главная деталь механизма — рейка. По жесткости она превосходит цепь, оптимально подходит для массивных промышленных окон. Решена и другая проблема, характерная для цепных приводов — снижение толкающего усилия по мере выхода элемента. Здесь рейка удерживает нагрузку по всему ходу привода.
Выделяют и другие достоинства устройств:
- Большое толкающее, тянущее усилие, зачастую превышающее 600-1000 Н;
- Стойкость к загрязнениям — исключены поломки при контакте с водой, уличной пылью и мелким мусором;
- Работа в любом положении — рейка выдерживает нагрузки на сжатие и растяжение, совместима с наклонными, горизонтальными створками;
- Тихий ход без щелчков цепи, заеданий, заклиниваний. Важно для помещений с особыми требованиями к тишине, например библиотек, школ, больниц.
Подбор реечного электропривода под интенсивную нагрузку
Отправная точка для подготовки проекта — окно. Инженеру нужны размеры и масса створки, направление открывания, рабочее положение, ветровая и снеговая нагрузка, удобный доступ к конструкции для осмотра.
Сколько ньютонов нужно створке
Определить требуемые характеристики удастся по простой формуле. Усилие привода не должно быть меньше суммы трёх сил: веса створки, ветровой и снеговой нагрузки. Вес переводят в ньютоны умножением массы на 10: 10-килограммовая створка даёт около 100 Н. Ветровое и снеговое усилие получают умножением нагрузки на квадратный метр на площадь, на которую она давит.
Чтобы исключить постоянную работу под максимальной нагрузкой, компенсировать аномальные погодные условия, не характерные для местности, например сильные снегопады или ураганный ветер, нужно прибавить к вычислениям около четверти запаса.
Ресурс и продолжительность включения
Ресурс считают в двойных ходах. Двойной ход — рабочий цикл, состоящий из полного открытия и полного закрытия. Для моделей премиальной категории он составляет 20 тысяч двойных ходов, стандартной — около 10. Чем чаще приходится пользоваться окном, тем выше должен быть показатель.
Второй параметр — продолжительность включения (ПВ). Он показывает допустимое время работы мотора до необходимости выключения, чтобы снизить температуру. Его также подбирают под характер эксплуатации.
Защита корпуса и климатическое исполнение
Индекс IP показывает, насколько корпус закрыт от пыли и влаги. Для уличной установки адаптированы версии IP65 и IP55, корпуса которых максимально герметичны. В помещениях с нормальным микроклиматом можно использовать версии IP33. Важный показатель — диапазон рабочих температур. Стандарт — от −10 до +40 °C.
Дополнительные особенности, защищающие устройство от погодных нагрузок, зафиксированы в паспорте и инструкции. Например, на некоторых моделях использованы защитные покрытия, на 100% изолирующие электронные и силовые компоненты, препятствующие окислению, коррозии и замыканиям.
Синхронизация и крепеж
Мощности одного привода не всегда хватает для перемещения массивной крупной створки. Решение — установка нескольких, с общим управлением. Широкие зенитные фонари, светопрозрачные куполы комплектуют спаренными или синхронными комплектами. Они создают синхронное толкающее усилие в двух точках, что исключает перекосы, заклинивания, неравномерное распределение нагрузки.
Альтернатива двум моторам — вспомогательный вал, передающий усилие на пассивный блок с основного привода. По производительности такая схема уступает предыдущей, хороша для работы с крупными, но не слишком тяжёлыми створками.
Питание и защитные функции
Для дымоудаления берут приводы на 24 В постоянного тока, проветривания — на 24 и 230 В. Низкое напряжение снижает риск электротравмы при случайном касании неизолированных элементов. В целях безопасности 230-вольтовые устройства ставят максимально высоко.
В системе дымоудаления сертификацию по EN 12101-2 проходит весь узел целиком: привод, створка и рама. Оптимальны модели с функцией “High Speed”, при активации которой открытие окна занимает меньше минуты.
Другие защитные и вспомогательные функции:
- Электронные концевые выключатели и защита от перегрузки — первые останавливают мотор в крайних точках, вторая отключает его при чрезмерной нагрузке, исключает деформации подвижных элементов, оплавление проводов, контактов из-за перегрева;
- Плавная остановка при закрывании, исключающая удары, чрезмерное давление на раму;
- Сигнал о крайнем положении для пульта или системы управления зданием. Это нужно для синхронизации с другими системами объекта, например кондиционерами и вентиляторами.
- Слаженная работа в системах дымоудаления и вентиляции. Под заказ бывают реечные приводы с системой обратной связи, показывающие положение рейки (створки) — открыто или закрыто, а также присутствие привода на линии, что важно для срабатывания в экстренных и аварийных случаях.
Ошибки при подборе: последствия
Превышение номинальной нагрузки — распространённая причина тяжёлой поломки электропривода. На неё не рассчитаны ни шестерни, ни моторы, ни рейка. Многие повреждения не оставляют возможности восстановления.
Вторая проблема — работа вне допустимых режимов. Слишком частые открытия и закрытия приводят к перегреву, срабатыванию тепловой защиты, остановке. При регулярных перегревах последствия усугубляются: изоляция на обмотках плавится, случаются замыкания, возгорания.
Третья неприятность — ошибки монтажа. Вектор силы, направленный не вдоль, а поперек детали, деформирует их, что приводит к ускоренному износу, заеданиям, полному заклиниванию. При эксплуатации во влажной, запылённой среде нужно использовать модели в герметичных корпусах. Попадание внутрь посторонних механических частиц, капель воды недопустимо.
На нестабильность работы, поломки указывают несколько ситуаций:
- Гул мотора при неровном ходе или неподвижности рейки — створку заклинило, сорвало зубья шестерни или привод работает с перегрузкой;
- Посторонние звуки: треск, скрежет — износ или поломка шестерен;
- Низкая скорость перемещения створки — просело напряжение, не хватает мощности блока питания, выросло трение или износ;
- Рывки — заклинивание, перекос, неправильное расположение кронштейнов;
- Высокая температура корпуса — привод работает в неподходящем режиме, находится под избыточной нагрузкой, на него попадают прямые солнечные лучи;
- Металлическая пыль в корпусе — интенсивное трение, изнашивающее шестерни.
Как продлить срок службы реечного привода
Основной момент — подбор устройства чётко под нагрузку, что исключает работу в некорректных режимах. Второй фактор — своевременность обслуживания, проведение его по алгоритмам и интервалам, закреплённым в эксплуатационных инструкциях. По возможности профилактику проводят не самостоятельно, а с привлечением специалистов.
Наиболее строгого контроля требуют приводы, работающие в составе систем дымоудаления. Каждую неделю проводят визуальный осмотр, месяц — комплексную проверку.
Основное внимание обращают на следующие детали:
- Зубчатую рейку — нет ли износа, грязи и механических повреждений;
- Корпус — не попала ли внутрь вода, особенно у приводов на кровле и открытых участках;
- Кронштейны и соединительные тяги спаренных систем — важна плотность затяжки, точность размещения для исключения перекосов;
- Соосность рейки и шестерни — даже при небольших отклонениях зубья изнашиваются неравномерно;
- Звук и угол открывания — посторонние шумы и неполный ход говорят о проблеме;
- Зона движения створки — мусор приводит к заклиниванию или не полному открыванию.
Каждый год необходимо проверять усилие привода, сверять длину хода, уточнять целостность электрических соединений, синхронность нескольких приводов на одной створке. Потеря мощности, люфты в рейке, заедания, заклинивания и другие перебои в работе — признаки, указывающие на необходимость замены.
