Современные автоматизированные системы типа “Умный дом” выполняют массу задач. Они упрощают жизнь, берут на себя выполнение множества рутинных операций, повышают общий уровень безопасности объекта, обеспечивают микроклиматический комфорт.
Один из главных компонентов таких комплексов – автоматизация окон. Ее основа – электрические приводы, активирующиеся при поступлении команды с пульта или датчика, обеспечивающие плавное перемещение створки в нужном направлении. Электромоторы представлены несколькими версиями, одни из наиболее популярных – штоковые. В чем их особенности? Каковы преимущества? Как использовать их на объектах различного назначения, жилых, коммерческих, промышленных?
Общее понятие

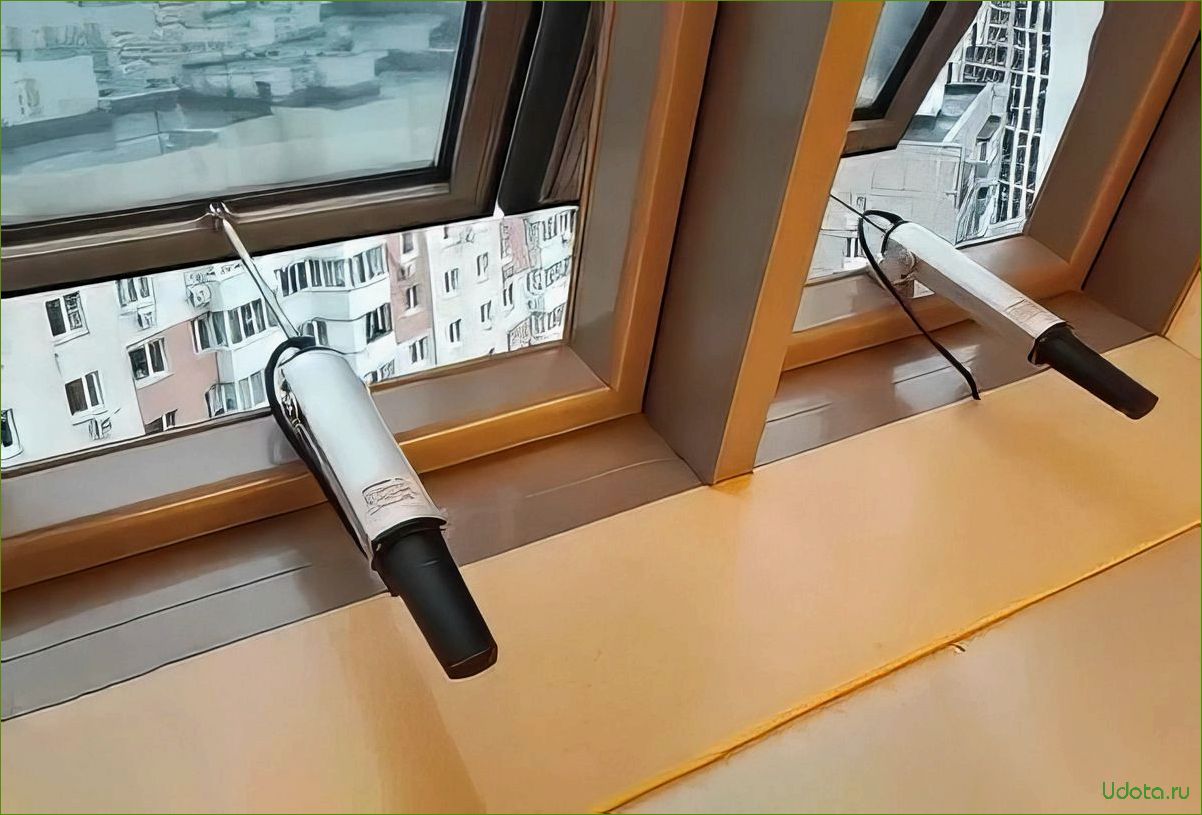

Одна из главных особенностей штоковых моделей – линейность действия. Используется принцип трансформации вращения вала мотора в поступательное движение, мягко воздействующее на створку, позволяющее плавно, без рывков и дополнительных нагрузок, открыть или закрыть ее.
Основные конструктивные элементы таковы:
- Корпус. Как правило, он изготовлен из металла, алюминия с анодированием, препятствующим развитию коррозии. Задача корпуса – изоляция и защита внутренних механических, силовых, электронных компонентов от влаги, физических воздействий.
- Электромотор. Получает электроэнергию от аккумуляторной батареи или стационарной сети, преобразует ее в механическое движение.
- Шпиндель. Стержень, зафиксированный на приводном валу, на котором предусмотрена резьба с определенным шагом.
- Гайка шпинделя. Деталь с ответной резьбой, закрепленная в выдвижном штоке.
- Выдвижной шток. Пустотелый металлический цилиндр, соединенный со створкой. Изготовлен из стали, благодаря чему устойчив к продольным и поперечным нагрузкам, не подвержен деформациям и образованию трещин. Длина штока зависит от модели привода, можно подобрать вариант, на 100% соответствующий конкретной оконной конструкции, ее конфигурации, массе.
- Контроллер. Обрабатывает команды, подаваемые пользователями с дистанционных пультов или датчиками, если речь идет о полностью автоматизированных комплексах.
- Направляющие. Позволяют изменить положение мотора с сохранением точности передачи толкающего усилия. Упрощают установку, добавляют ей вариативности. Можно разместить устройство в стороне от створки, чтобы сэкономить полезное пространство.
Принцип работы
Его можно сравнить с винтовым домкратом, знакомым большинству автомобилистов. В закрытой позиции шпиндель полностью “втянут” в шток. Активация электромотора создает крутящий момент, закручивающий гайку. Шток идет вперед, толкая створку. При обратном направлении вращения шпиндель уходит внутрь корпуса, что позволяет плотно закрыть окно.
Алгоритм прост, при этом максимально надежен и эффективен. Важный момент – отсутствие обратного кинематического взаимодействия с приводным механизмом. Без питания шток четко фиксируется, выдерживает значительные нагрузки. Исключены деформации даже при накоплении на створке большой снежной массы или сильном порыве ветра.
Преимущества
Штоковые приводы от проверенных марок обладают целым комплексом достоинств, обеспечивающих им высокий спрос. Наиболее значимые – выглядят следующим образом:
- Удобство. Подобно другим электроприводам, цепным или реечным, моторы допускают наладку дистанционного или полностью автоматизированного управления. Не нужно прилагать усилия для открытия или закрытия створок. Это особенно ценно, если на объекте есть дети, пожилые, люди с ограниченной мобильностью, либо окна находятся на большой высоте, подъем на которую сопряжен с риском падения и травмы.
- Универсальность. Штоковые приводы совместимы с рамами вне зависимости от материала, будь то классический ПВХ, армированный пластик, дерево. Не является ограничивающим фактором и конфигурация.
- Компактность. Это качество упрощает установку, позволяет провести ее на ограниченном пространстве. Небольшой корпус не бросается в глаза, что особенно ценно для жилых, коммерческих, административных объектов, где нужно сохранить целостность, красоту интерьера.
- Мощность. Штоковые приводы мощнее цепных, что позволяет использовать их в комбинации с габаритными окнами, мансардными, панорамными. Совместимость обеспечивается и прочностью комплектующих, механизмы справятся со статическими и динамическими нагрузками.
- Безопасность. Приводы укомплектованы защитными модулями, исключающими повреждения, вызванные сбоями питания, перегрузкой, перенапряжением, короткими замыканиями. На некоторых моделях предусмотрены внешние датчики, фиксирующие присутствие посторонних предметов в зоне закрытия. Это защищает от травм.

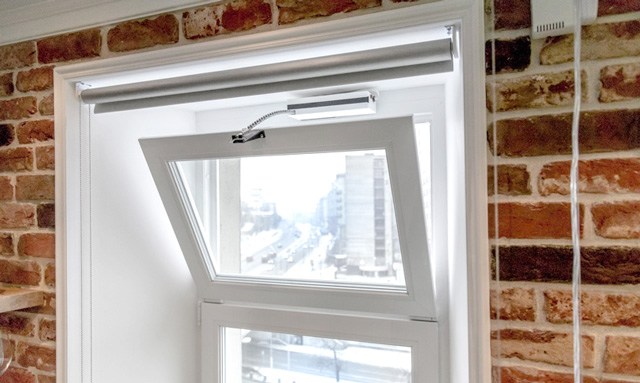

Области применения
Как сказано выше, штоковые приводы универсальны. Это выражается в совместимости с рамами, изготовленными из различных материалов, возможности установки на коммерческих, жилых, административных и других объектах. Каждая из сфер заслуживает подробного рассмотрения.
Производственные организации
Речь идет как о крупных промышленных цехах, так и о небольших мастерских. В данной ситуации наиболее ценными являются следующие преимущества:
- Мощность. Поддержание чистоты воздуха в цеху требует эффективной вентиляции, построенной в том числе на естественном проветривании. Для этого должны использоваться массивные окна большой площади. Энергии, вырабатываемой приводом, будет достаточно для их перемещения.
- Автоматизация. Окна находятся на большой высоте, так что ручное взаимодействие с ними затруднено. Дополнительная трудность – большое количество оконных конструкций. Обе проблемы эффективно решаются автоматизированным или дистанционным управлением.
- Надежность. Большинство производств – это воздух, насыщенный пылью, мелкими механическими частицами и часто встречается повышенная влажность. Штоковые приводы укомплектованы прочными корпусами с классами защиты IP65 и более высокими, благодаря чему уверенно выдерживают подобные условия.
Коммерческие предприятия
Штоковые устройства подойдут как для крупных торговых центров, так и небольших магазинов. В таком случае актуальны все преимущества, перечисленные выше. Дополнительный положительный момент –компактность. Популярность коммерческой организации у клиентов определяется не только качеством сервиса, но и красотой оформления. Небольшие корпуса легко впишутся в интерьер, не сделают его чересчур грубым, перегруженным лишними утилитарными элементами.
Учреждения образования, административные объекты
Их общая особенность – тишина, которую надо соблюдать в аудиториях, лекционных залах, учебных и рабочих кабинетах. При подборе оборудования для технического оснащения предпочтение отдается устройства, функционирующим максимально тихо, не нарушающим акустического комфорта, не мешающим концентрации.
Штоковые приводы на 100% соответствуют этому требованию. Они работают максимально тихо. Вращение гайки, перемещение шпинделя не сопровождаются жужжанием, скрипом и другими звуками. По аналогичной причине устройства востребованы в больницах, поликлиниках и других учреждениях здравоохранения.
Квартиры и коттеджи
В жилых зданиях чаще встречаются цепные приводы. Это объясняется их оптимальной совместимостью с окнами стандартных размеров, характерными для большинства многоквартирных домов, новых и старых. Впрочем, нельзя списывать со счетов и штоковые аналоги.
Их рекомендуется использовать на оконных конструкциях, габариты которых превышают типовые. Это актуально для систем фасадного остекления, мансардных, панорамных и специализированных окон. Например, последние – используются в комплексах вентиляции и дымоудаления. Они отличаются не просто габаритами, но расположенностью на верхних этажах, крышах, из-за чего находятся под максимальной снеговой, ветровой нагрузкой. Прочный стальной шток справится с ней.
Подведение итогов
Штоковые приводы заслуженно занимают свое место в системах оконной автоматизации. Они надежны, уверенно справляются даже с высокими нагрузками, механическими и атмосферными, универсальны, подходят как для жилых, так и для коммерческих объектов.
