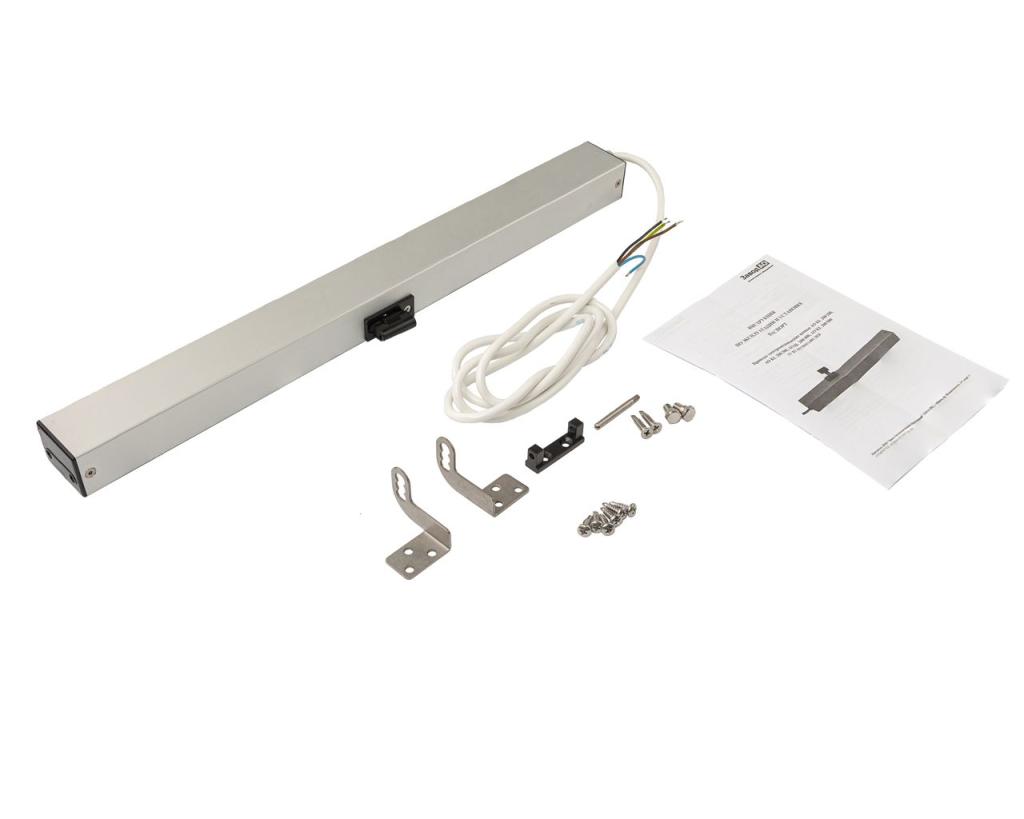

Цепной оконный привод – устройство, в конструкцию которого входит электромотор, редуктор и стальная цепь. Его задача – управление створками, их закрытие или открытие при поступлении команды, поданной вручную или датчиком.
Приводы используются в современных комплексах типа “Умный дом”, системах дымоудаления. Они повышают уровень бытового комфорта, делают объект безопаснее. Чтобы на 100% раскрыть функционал устройства, оценить его преимущества, необходимо ответственно отнестись к установке. Какие правила обязательны к соблюдению? Как установить механизм на окна, различные по конструкции?
Преимущества
Популярность цепных оконных приводов объясняется множеством их преимуществ перед аналогичными системами. Наиболее значимые – выглядят следующим образом:
- Универсальность. Устройства совместимы с различными окнами, от классических распашных до сдвижных.
- Компактность. Требования к монтажному пространству минимальны. Вдобавок доступна скрытая установка, чтобы корпус не бросался в глаза, не нарушал дизайна, оформления помещения.
- Надежность. Гибкая цепь лучше жестких реек и штоков справляется с продольными и поперечными нагрузками. Можно не переживать по поводу деформаций и поломок.
- Бесшумность. Цепь ходит плавно и тихо. Установка цепного привода допустима даже в спальне, кабинете, аудитории. Он не будет мешать сну и работе.
- Увеличенный ход створки. Возможно открытие на 90-градусный угол. Максимум для реечного аналога – 60.
- Ремонтопригодность. Конструкция допускает замену цепи. При этом не нужно демонтировать створку, разбирать корпус. Для штоковых, реечных систем такая простота нехарактерна.
- Точность настройки. Длина цепи – изменяемый показатель. Ее можно точно отрегулировать в соответствии с точкой установки, необходимыми углами открытия.
- Безопасность. Современные цепные приводы укомплектованы системами защиты от перегрузки, замыкания, перегрева. В нештатной ситуации электроника обесточивает систему, исключает тяжелые поломки.
Подготовка
В первую очередь перед монтажом необходимо изучить рекомендации, закрепленные конкретным производителем. Они обозначены в сопроводительных документах, эксплуатационных инструкциях. Для успешной установки должен соблюдаться ряд условий:
- Конструктивное и техническое соответствие устройства объекту, нагрузкам.
- Наличие креплений, позволяющих надежно зафиксировать электропривод на конкретном основании, будь то пластиковая, алюминиевая или деревянная рама.
- Наличие достаточного монтажного пространства.
- Надлежащее состояние оконной рамы и фурнитуры. Недопустимы механические повреждения, сколы, деформации. Если петли не обеспечивают должной фиксации и плавности перемещения створки, нужно подтянуть, почистить, смазать или заменить их.
Конечно, при подготовке нужно правильно выбрать привод. Основной показатель – тяговое усилие. Для большинства типовых окон будет достаточно 250N, для более массивных – 300-600. Последние – часто используются в системах дымоудаления, устанавливаются на крыше, из-за чего приводу приходится справляться не просто с массой конструкции, но со снеговой, ветровой нагрузкой.
Учет материалов
Крепежи должны соответствовать основанию. Например, на рамах из алюминия или другого металла необходимо использовать саморезы или резьбовые винты стандартов DIN 7500, ISO 4017 и подобных. Оптимальный материал – нержавеющая сталь. Такие метизы несколько дороже оцинкованных, но на 100% приспособлены к жестким атмосферным нагрузкам, не корродируют даже при продолжительном воздействии воды.
На ПВХ-рамах применяются саморезы, совместимые с мягким материалом. Их можно распознать по увеличенному шагу резьбы. Аналогичные крепежи подходят и для деревянных рам. Использование аналогов “по металлу” недопустимо. Они сильно повреждают структуру основания, не обеспечивают должной прочности фиксации.
Работать с саморезами можно как ручным, так и электрическим инструментом. В случае с компактными электроприводами удастся обойтись обычной крестовой отверткой, более громоздкими, требующими множества точек фиксации – лучше обзавестись шуруповертом.
Специфика монтажа на разные типы окон
В многоквартирных домах, образовательных, административных и других учреждениях чаще всего встречаются распашные окна. Они конструктивно просты, практичны, надежны. Оснащение цепным электроприводом не представляет особых сложностей, главное – соблюдать следующие правила:
- Определение места размещения. Оптимум – по горизонтали, выше створки, либо по вертикали – сбоку. Это обеспечит правильное позиционирование цепи, она будет натягиваться под углом в 15-45 градусов относительно рамы. Такое приложение силы исключает перекосы, гарантирует плавность работы, снизит нагрузку на подвижные механизмы.
- Подбор крепежа. Как сказано выше, лучше всего зарекомендовали себя прочные кронштейны и саморезы, которые входят, как правило, в базовый комплект. Тяжелые приводы дополнительно можно закрепить на усиленных стальных кронштейнах.
- Установка прокладок. Актуально для деревянных рам, регионов с влажным климатом. Полимерные уплотнительные элементы размещаются вместе с шурупами, их задача – герметизация посадочных отверстий, предотвращение разрушения, вызванного попаданием влаги.
Поворотные
Поворотные окна открываются вокруг вертикальной оси. Цепной электромотор необходимо монтировать вверху проема, что превращает цепь в рычаг. Необходимо точно определить длину цепи. Она привязана к высоте створки, чем выше – тем длиннее. Для компенсации крутящего момент сбоку фиксируется кронштейн. В противном случае створка может провиснуть.
Фрамужные
Напоминают предыдущие, но поворот осуществляется относительно не вертикальной, а горизонтальной оси. Принципы следующие:
- Боковое или нижнее, верхнее размещение мотора с вылетом цепи в 10-50 сантиметров. Недопустимы даже миллиметровые погрешности. Небольшая ошибка приведет к тому, что конструкция будет заедать, двигаться с сильной вибрацией или шумом. Неравномерное распределение нагрузки приведет к скорой поломке.
- На алюминиевых рамах за фиксацию отвечают внутренние кронштейны, которые зажимаются в фурнитурный паз, монтаж которых максимально прост, не требует подготовки посадочных отверстий.
- Для ПВХ-окон рекомендуется использовать кронштейны с длинным штифтом в связи с большой толщиной оконного ПВХ-профиля на створке. Отверстия герметизируются клеем для герметичности.

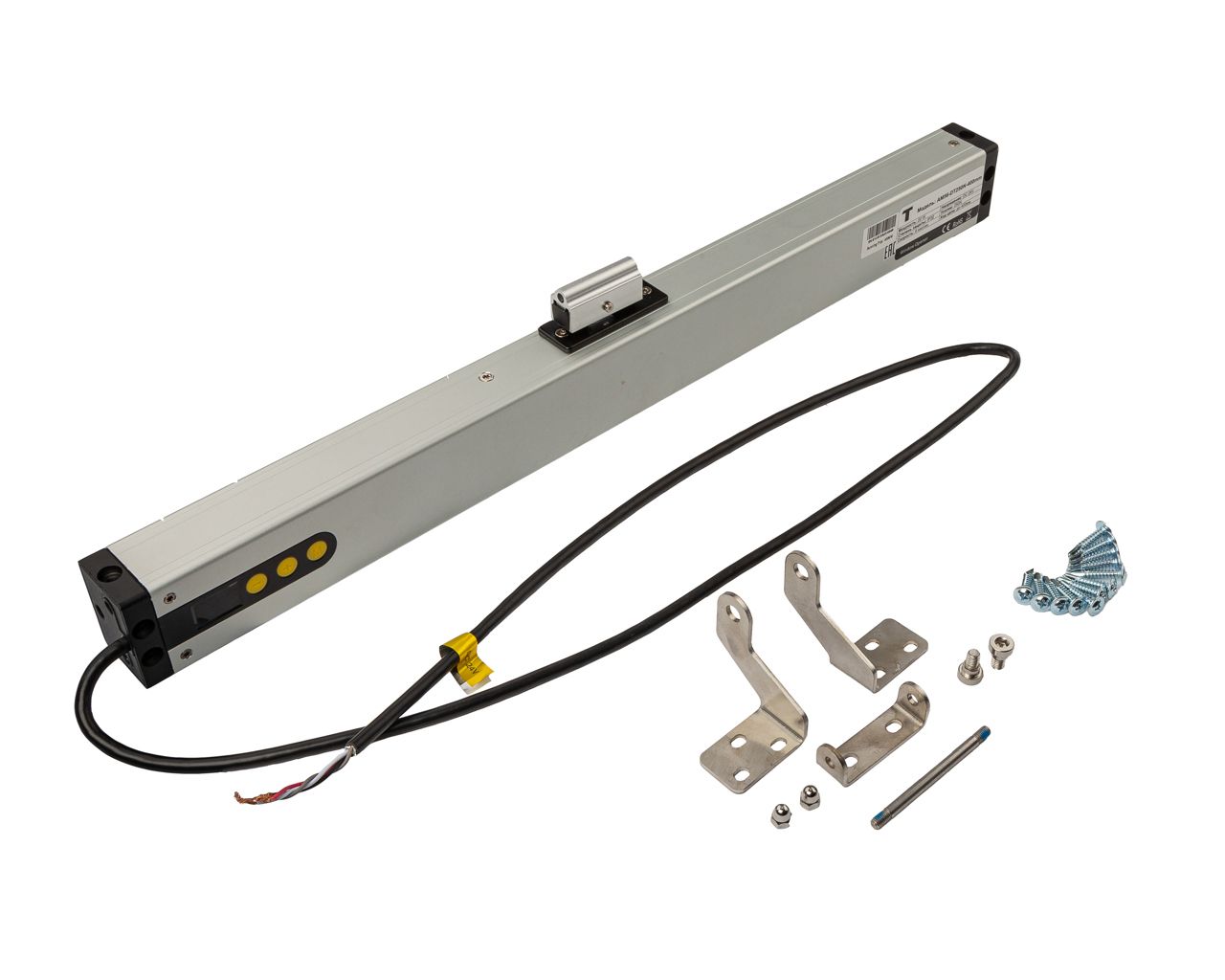

- Для крупных оконных блоков используются синхронные цепные приводы, которые устанавливаются в паре, как правило, на оконную створку шириной более 1300-1400 мм. Такие цепные приводы работают в паре и распределяют нагрузку на большой ширине створки. Причем синхронные приводы оснащены защитой от остановки или поломки одного из приводов. В случае перегрузки или поломки одного из привода, второй привод автоматически остановиться.
- Умные синхронные цепные приводы оснащены системой автоматической синхронизации цепной передачи, система контролирует полную синхронизацию скорости выхода цепи на всех приводах. Умные цепные синхронные электроприводы обеспечивают идеальную работу окон, без перекосов и поломок. Также умные приводы работают более плавно и надежно, с системой автоматического замедления для мягкого закрытия окна для продления срока службы уплотнителей и оконной фурнитуры.
Раздвижные
Реечные приводы подходят и для раздвижных окон. В таком случае направление движения цепи должно соответствовать расположению направляющих, по которым скользит створка. Корпус мотора крепится на статичной створке, цепь – на подвижной. В качестве переходного звена используется скоба или небольшой стальной крюк. Это несколько усложняет конструкцию, но упрощает обслуживание, способствует равномерному распределению нагрузки, что необходимо для надежности.
Нестандартные оконные конструкции
Примеры таковых – мансардные или панорамные. При установке нужно соблюдать 30-градусный угол наклона и удлиненные цепи. На крупных панорамных окнах, площадь которых превышает 3 квадратных метра, рекомендуется использовать не один, а два привода, чтобы исключить их работу под максимальной нагрузкой.
Подведение итогов
Цепные оконные приводы универсальны. Они совместимы с большинством окон, вне зависимости от размеров, направления открытия. Главное – соблюдать специфические требования монтажа. Такой подход гарантирует долговечность, исключит работу с недопустимыми нагрузками, защитит от поломок и упростит обслуживание.
