Представьте себе фрамугу под потолком производственного цеха на высоте восьми метров. Или тяжёлое мансардное окно, которое зимой придавлено полуметровым слоем снега. Открыть такое вручную нереально — и именно здесь штоковый электропривод становится единственным рабочим решением. Но выбрать его мало: важно понять, как и на что он монтируется, потому что для каждого типа окна есть свои правила.

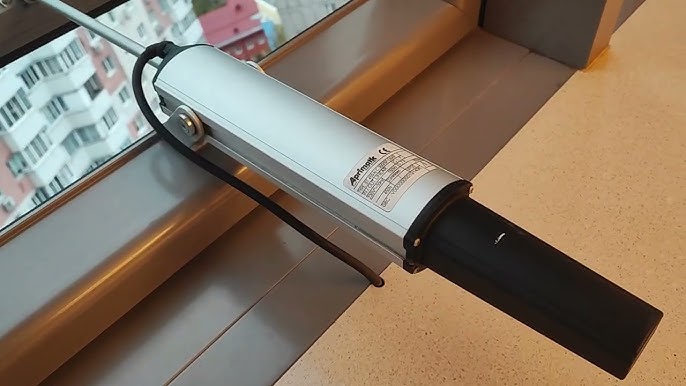

Как вообще работает штоковый привод
Принцип работы штокового привода — почти один в один как у домкрата винтового типа. Внутри корпуса находится электродвигатель, вал которого имеет резьбу. На этот вал насажена гайка, жёстко связанная со штоком. Двигатель крутится — гайка бежит по резьбе — шток выдвигается и толкает створку. Обратное направление вращения — шток втягивается, окно закрывается.
Толкающее и втягивающее усилие у таких приводов составляет 300–800 Н в стандартных моделях, а специализированные исполнения для тяжёлых конструкций развивают до 2000 Н. Ход штока в зависимости от модели варьируется от 50 до 1000 мм, что позволяет открывать даже очень высокие створки на большой угол. Питание — либо 24 В (для систем безопасности), либо 230 В.
Главное отличие штокового привода от цепного — именно в жесткости конструкции: шток не изгибается и передает усилие без потерь.
Где штоковый привод уместен, а где лучше выбрать другой тип
Штоковый привод не является универсальным решением для любого окна. У него есть своя ниша, и выход за её пределы создаёт проблемы при монтаже.
Штоковые приводы отлично подходят для:
- верхнеподвесных и нижнеподвесных фрамуг, открывающихся наружу;
- ленточного остекления и многослойных конструкций с вертикальными створками;
- люков и зенитных фонарей на кровле;
- мансардных окон с высокой снеговой нагрузкой;
- любых конструкций, расположенных в труднодоступных местах и имеющих значительный вес.
- Помещений с повышенной влажностью, бассейнов, саун, теплиц и парников, где требуется усиленная влагозащита и герметичность корпуса оборудования.
А вот откидные окна с петлями снизу и открыванием внутрь — не лучший кандидат для штокового привода. Геометрия такой конструкции требует очень длинных опорных кронштейнов, что делает монтаж громоздким и нецелесообразным. Для откидных внутренних окон лучше взять компактный цепной привод.
Верхнеподвесные фрамуги: классика штокового монтажа
Верхнеподвесная фрамуга — это створка с петлями вверху, которая открывается, откидываясь наружу снизу. Именно для таких конструкций штоковые приводы используются чаще всего.
Корпус привода крепят на раму или откос, шток соединяют со створкой через кронштейн. Направляющие шины на корпусе двигателя дают возможность смещать точку крепления перпендикулярно плоскости окна — это критически важно для точной регулировки угла открывания и плотного прилегания створки в закрытом положении.
Важно: при расчёте необходимого усилия (F) учитывают вес створки (W), её общую высоту (H) и ход привода (S). Формула выглядит так: F = (W / 2) х (S / H) х 1.2 (где 1.2 — коэффициент запаса). Чем ниже вы закрепите привод на створке, тем меньшее усилие потребуется от мотора, но тем длиннее должен быть сам шток.
Для наружного открывания обязательно выбирать модели со степенью защиты IP 54 и выше — привод будет работать под открытым небом, в дождь и снег.
Зенитные фонари и кровельные люки: работа в жёстких условиях

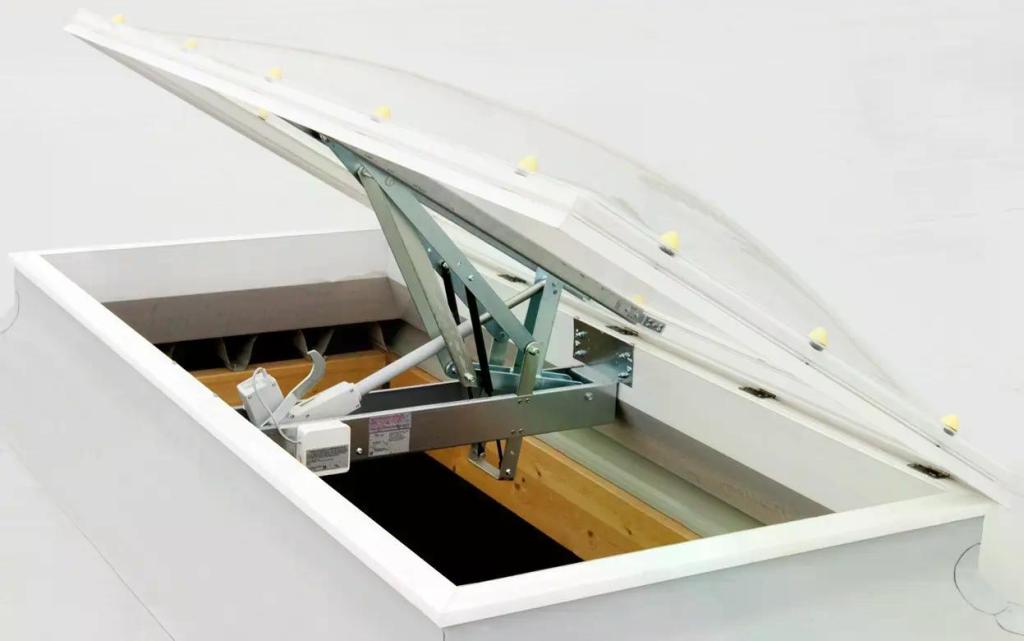

Зенитный фонарь — это остеклённая конструкция на крыше, которая служит и для освещения, и для вентиляции. Ставить туда привод с защитой IP 44 — прямой путь к выходу оборудования из строя через первую же зиму.
Для кровельных установок берут приводы с корпусом из анодированного алюминия и защитой IP 65–67. Температурный диапазон работы должен покрывать хотя бы −20…+60 °C. Нагрузка здесь двойная: и вес самой конструкции, и давление снегового пласта, который в российском климате зимой запросто набирает 50–80 кг/м².
Корпус привода на зенитном фонаре крепят к раме или несущему каркасу конструкции. Шток при этом ориентируют строго по направлению движения открываемой части — никаких перекосов, иначе привод будет работать «вбок», и его механизм быстро износится.
Мансардные окна: специфика наклонной плоскости
Мансардные окна — наклонные, вписанные в скат кровли. Здесь геометрия отличается от вертикального остекления, и это меняет подход к монтажу.
Для наклонных конструкций за расчетную «высоту» берут расстояние от оси вращения (петель) до точки крепления привода на створке. Вес окна здесь играет ключевую роль, так как привод работает против силы тяжести в наклонной плоскости. Для расчёта весовую нагрузку умножают на косинус угла наклона кровли. Трение в петлях и сопротивление уплотнителей также создают нагрузку, поэтому для мансардных систем всегда выбирают привод с запасом по мощности не менее 30%.
Важно: мансардные окна ведущих брендов чаще всего автоматизируют цепными приводами со встроенным датчиком дождя. Штоковые приводы здесь тоже применяют, но только на конструкциях с крупными и тяжелыми створками, где цепи не хватает усилий.
Ленточное остекление и широкие вертикальные створки
Ленточное остекление — это когда рама в раму, почти без стоек, с панорамным эффектом. Такие конструкции делают широкими, что сразу добавляет вес и парусность. Штоковые приводы здесь незаменимы: они держат ветровую нагрузку там, где цепной привод просто гнётся под давлением порыва.
Боковые направляющие шины на корпусе привода дают точку опоры и убирают боковое усилие на механизм — шток толкает строго по оси, без изгибающей нагрузки. Именно поэтому штоковые приводы ценят за долговечность на конструкциях с высокой ветровой нагрузкой.
Отдельный момент: если ширина открываемой створки превышает 1,5 метра, один привод не даёт равномерного прижима по всей ширине. Створка начинает перекашиваться — одна сторона прилегает плотно, другая нет. В этом случае устанавливают два привода, работающих синхронно. Синхронизация обеспечивается либо аппаратно через специальный блок управления, либо использованием моделей с маркировкой «синхро» или «тандем».
Как рассчитать ход штока под конкретное окно
Длину выдвижения штока подбирают под нужный угол открывания конкретной конструкции. Стандартный ход — 300 или 500 мм. Ошибиться здесь — значит либо получить окно, которое открывается на 15° вместо нужных 30°, либо привод, который при полном выдвижении рвёт крепление.
Простой ориентир: чем дальше точка крепления штока от оси петель — тем меньший ход нужен для того же угла открывания, но тем большее усилие требуется от привода. Чем ближе крепление к краю створки — тем длиннее нужен ход, но усилие можно взять меньше. Производители приводов дают таблицы с готовыми расчетами под типовые конфигурации окон.
Монтаж: где крепить корпус
Штоковый привод отличается от цепного гибкостью точек крепления. Корпус можно зафиксировать:
- на раме оконного блока;
- на откосе;
- на стене рядом с проёмом;
- непосредственно на несущем каркасе конструкции.
Это особенно ценно для нестандартных оконных систем, где рама не имеет нужной плоскости для установки, или когда окно встроено в витражную систему со сложным профилем. Направляющие шины позволяют регулировать положение корпуса перпендикулярно плоскости окна без замены кронштейнов — просто смещается по шине и фиксируется в нужной точке.
Для помещений с повышенной влажностью — бассейнов, теплиц, производственных объектов — важно обращать внимание на степень защиты. Минимальный порог для таких условий — IP54, для открытой улицы и кровли — IP 65.
Управление и интеграция
Штоковые приводы работают от 24 В постоянного тока или от 230 В. Версии на 24 В легче интегрировать в систему «умного дома» и в противодымную автоматику. Версии на 230 В проще подключить напрямую в бытовую сеть без блока питания.
К приводу подключают кнопку управления, радиопульт, метеодатчики или контроллер «умного дома». В системах дымоудаления привод связан с пожарным извещателем — при срабатывании сигнала окна открываются автоматически, обеспечивая вытяжку дыма по эвакуационным маршрутам.
Штоковый электропривод — это механизм с четкой специализацией: тяжёлые конструкции, жесткие условия, ограниченное пространство для монтажа. Правильный подбор под тип окна, точный расчёт хода и усилия, грамотный выбор точки крепления — и привод отработает свои 10 000 циклов без сбоев. Ошибка на любом из этих этапов выходит боком: либо окно не закрывается плотно, либо механизм клинит через полгода.
