Пожар — одно из наиболее опасных бедствий. В здании он распространяется очень быстро, охватывает с каждой минутой всё больше помещений. Помимо скорости развития, угрозу представляет многочисленность поражающих факторов, к категории которых относится высокая температура, угарный газ, токсичные продукты, образующиеся при плавлении пластика, стройматериалов.
По статистике, наибольшую опасность представляет дым. Справиться с ним должны системы дымоудаления. Они должны сработать на первой стадии возгорания, открыть створки и окна, обеспечить быстрый вывод воздуха, насыщенного продуктами горения. Системы сформированы датчиками, контролирующими среду, блоками управления, обрабатывающими информацию, исполнительными механизмами, наиболее распространённые из которых — штоковые электроприводы.
Общее понятие
Штоковый электропривод — исполнительный механизм, преобразующий вращение электромотора в прямолинейное движение штока, стержня, передающего усилие. В процессе выдвижения или втягивания шток обеспечивает нужное положение створки, заслонки, клапана, открывает или блокирует доступ воздуха. Мотор делает работу защитного комплекса автоматизированной, что крайне важно для безопасности. В экстренной ситуации оператор не всегда может своевременно среагировать, запустить систему.
Команда на привод поступает с блока управления. Техника срабатывает мгновенно, за доли секунды. Это позволяет немедленно начать эвакуацию, исключает задымление на аварийных выходах, позволяет людям уверенно ориентироваться в коридорах, на пожарных лестницах.
Конструктивные особенности
Основная отличительная черта штокового привода — линейное перемещение рабочего элемента. В отличие от поворотных приводов, разворачивающих заслонку на определённый угол, шток движется строго по прямой оси. Это удобно для окон, фрамуг, клапанов, заслонок.
Конструкция рассчитана на работу в жёстких условиях, справляется с перепадами температур, вибрациями, высокой влажностью. Модели приводов разнообразны. Доступны компактные версии для небольших лёгких створок, более производительные — для тяжёлых, находящихся под значительной ветровой, снеговой нагрузкой.
В конструкции штоковых электроприводов выделяют следующие элементы:
- Телескопический или цельный шток из нержавеющей стали, устойчивый к коррозии и механическим нагрузкам.
- Редуктор, снижающий скорость вращения двигателя, но повышающий — тяговый момент.
- Концевые выключатели, чётко останавливающие шток в крайних позициях, что исключает поломку из-за неравномерного распределения нагрузок, упрощает управление.
- Дублирующий механизм для ручного открывания. Он полезен в ситуациях аварийных отключений электроэнергии.
- Герметичный корпус из модифицированного ударостойкого пластика или алюминия, задача которого — защитить внутренние компоненты от пыли, механических нагрузок, влаги.
Принцип действия
Точность и чёткость работы оборудования обеспечена проверенной конструкцией, продуманностью механической и электрической частей. В корпусе расположен электромотор, рассчитанный на подключение к 24 или 220 вольтам. Первая схема оптимальна для аккумуляторных моделей со сложным электронным оснащением, вторая — для обычных бытовых. Привод формирует крутящий момент, который через редуктор поступает на выходной вал. Задача редуктора в данном случае — повышение усилия за счёт снижения скорости.
Далее срабатывает передаточный механизм — винтовая пара или шестерни, преобразующие вращение в поступательное движение штока. Шток проходит через направляющую втулку, защищающую от перекосов и боковых смещений. На корпусе устанавливают клеммную коробку для подключения питания и управляющих сигналов, датчики положения, сообщающие контроллеру о полном открытии створки для автоматической остановки мотора.
Многие модели дополнительно оснащают термоэлементом или тепловым датчиком, срабатывающим при повышении температуры, активирующим привод даже без команды с основного модуля от правления. Канал резервирования необходим для корректной работы даже при сбое основных электронных компонентов.
Почему именно штоковые приводы выбирают для дымоудаления
Стандарты пожарной безопасности предъявляют максимально жёсткие требования к оборудованию, используемому при сборке защитных систем. Это актуально и для приводов. Большую часть времени они неактивны, однако, в критической ситуации — должны сработать максимально оперативно и чётко. Даже небольшой сбой обернётся крайне серьёзными последствиями. Штоковые модели характеризуются множеством преимуществ, делающих их оптимальными для противопожарных систем, комплексов дымоудаления.
Надёжность длительного нахождения в режиме ожидания
Привод месяцами и годами стоит без движения, затем — мгновенно срабатывает по сигналу пожарной сигнализации. Простая механика без сложной электроники снижает риск отказа при долгом простое. Компонентов, подверженных влиянию времени, здесь нет.
Высокое усилие при компактных размерах

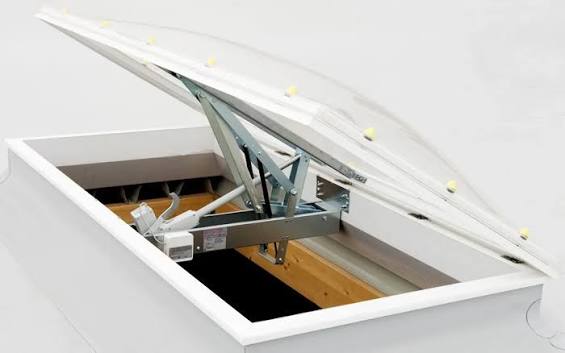

Редуктор внутри корпуса позволяет получить значительное толкающее усилие при относительно небольшом и лёгком двигателе. Это критично для тяжёлых противопожарных клапанов и крупных дымовых люков, которые нужно распахнуть быстро и широко.
Точность хода штока
Направляющая втулка и концевые выключатели обеспечивают повторяемое, предсказуемое перемещение без перекосов. Створка или заслонка каждый раз открывается на одинаковый угол или расстояние, что важно для расчётной площади дымоудаления. Даже незначительные отклонения от проектных расчётов и требований исключены.
Возможность аварийного управления
При пропадании электричества шток можно вывести вручную или с помощью резервной аккумуляторной линии питания — многие модели комплектуют встроенной батареей, которая обеспечивает срабатывание даже при полном обесточивании здания.
Универсальность
Штоковые электрические приводы совместимы с фрамугами, окнами откидного типа, поворотно-откидными створками, заслонками и клапанами вентиляционных каналов. Это упрощает проектирование. Специалист может использовать одно и то же решение для различных систем без проблем с эффективностью и точностью работы.
Простота обслуживания
Линейная механика проще в диагностике, чем сложные поворотные системы с несколькими степенями свободы. Проверка сводится к контролю хода штока, состояния концевых выключателей и целостности проводки.
При необходимости прямолинейной работы штоковый привод — оптимальное решение, превосходящее поворотные и цепные аналоги. Это актуально для оконных створок, массивных фрамуг, вентиляционных заслонок, которые должны быть выдвинуты на строго определённые расстояния.
Герметичность
Штоковые электроприводы обладают отличным уровнем защиты от влаги и пыли. Уровень защиты начинается от IP54, и также есть варианты повышенного уровня защиты от IP65 до IP67, что позволяет их использовать снаружи помещения, на открытом воздухе, парниках, бассейнах, влажных помещениях, где требуется высокая герметичность и защита от влаги.
Область применения в системах пожарной безопасности

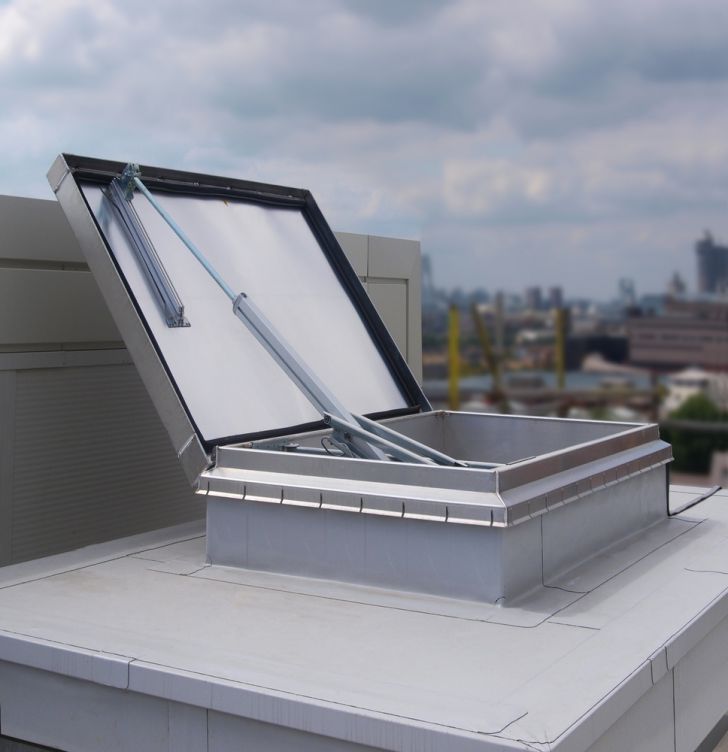

Штоковые электроприводы устанавливают на различные элементы противопожарной автоматики. Классические задачи — открытие окон и фрамуг дымоудаления на лестничных клетках и в атриумах, управление клапанами дымоудаления в вентиляционных системах, взаимодействие с противопожарными заслонками и подобные.
В зданиях с атриумами и высокими пролётами приводы часто работают синхронно — несколько штоков одновременно открывают серию окон верхнего света, создавая тягу для вывода дыма наружу. Такая синхронизация возможна благодаря точной работе концевых выключателей и единому сигналу от станции управления.
Заключение
Штоковый электропривод — компактный, но крайне важный механизм в системе противопожарной защиты здания. При простоте конструкции он развивает огромное усилие для перемещения створки, фрамуги или клапана, гарантирует точность хода, чётко срабатывает даже при отсутствии команды за счёт элемента, реагирующего на интенсивный рост температуры.
Практика показывает, что комплектация систем дымоудаления штоковыми приводами значительно повышает уровень пожарной безопасности здания. В критической ситуации это сбережёт материальные ресурсы, здоровье и жизни людей, находящихся на объекте, поможет им оперативно покинуть опасную зону.
