Штоковый оконный привод — принцип работы

Что представляет собой штоковый привод

Штоковый электропривод — это компактное устройство, создающее линейное движение для управления оконными конструкциями. В отличие от обычных электромоторов, которые вращаются по кругу, этот механизм генерирует прямолинейное поступательное движение. Именно поэтому его также называют линейным актуатором.

Основной рабочий элемент конструкции — выдвижной шток, который соединяется с оконной створкой и обеспечивает её движение. Благодаря такому принципу работы устройство может развивать значительное усилие — от 400 до 3000 ньютонов в зависимости от модели.

Устройство и ключевые компоненты

Конструкция штокового привода включает несколько основных элементов:

• Корпус — защитный кожух из анодированного алюминия с высокой степенью защиты IP54-IP67;
• Электродвигатель — приводит в действие весь механизм;
• Винтовой шпиндель — длинный вал с крупной резьбой, закреплённый на валу двигателя;
• Шпиндельная гайка — размещается внутри выдвижного штока и имеет ответную резьбу;
• Выдвижной шток — пустотелый стержень, который непосредственно воздействует на створку, длиной от 200 до 1500 мм;
• Направляющие шины — обеспечивают точность движения и позволяют регулировать точку крепления.

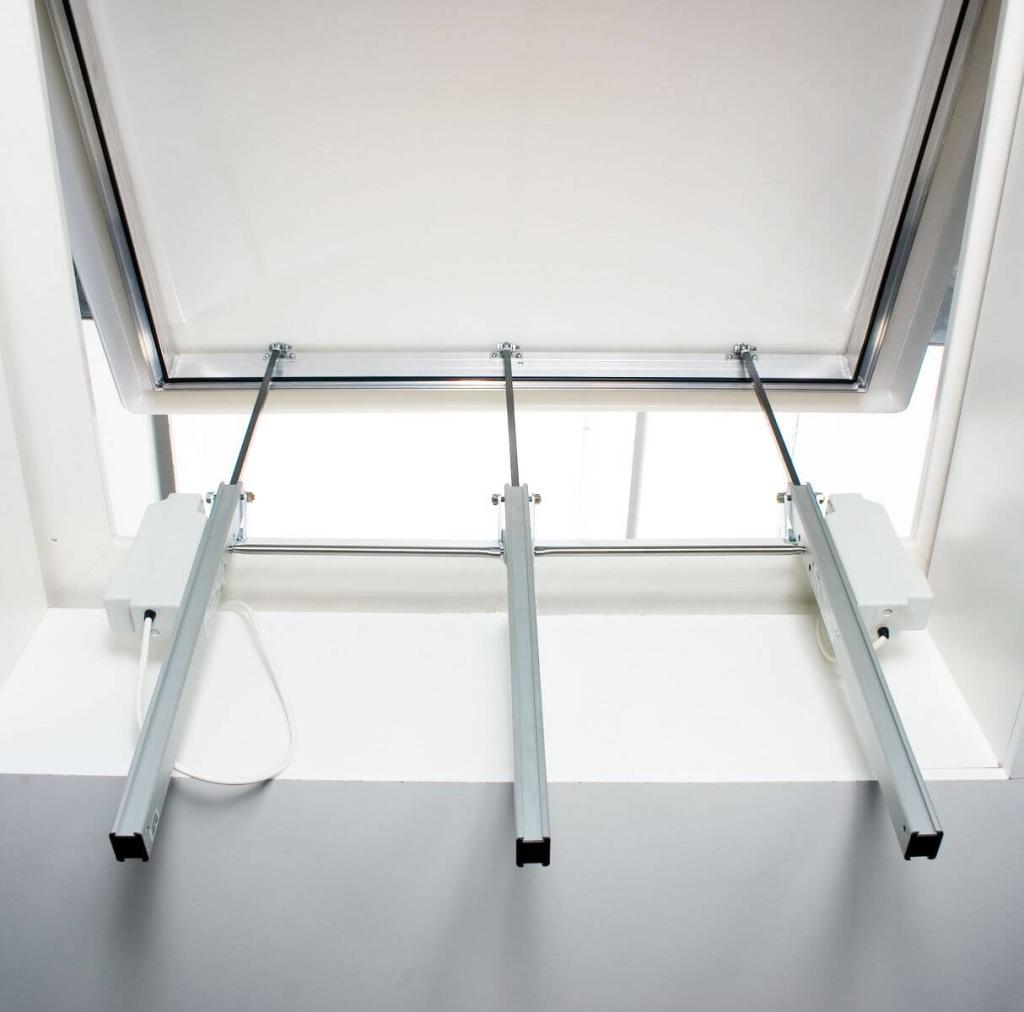

Многие модели оснащаются боковыми направляющими элементами, которые дают возможность смещать точку фиксации мотора относительно оконной рамы. Это особенно важно при ограниченном монтажном пространстве.

Принцип работы: от вращения к линейному движению

Механизм действия штокового привода напоминает работу винтового домкрата. Процесс происходит следующим образом:

• В закрытом положении винтовой шпиндель полностью ввинчен в шпиндельную гайку и находится внутри пустотелого штока.
• При открывании окна электромотор начинает вращаться в прямом направлении. Шпиндельная гайка закручивается с винтового вала и выталкивает шток наружу. Створка окна постепенно открывается.
• При закрывании двигатель работает в обратную сторону. Гайка движется в противоположном направлении и втягивает шток обратно в корпус. Окно закрывается.

Важная особенность: Винтовой механизм не имеет обратной кинематической связи с двигателем. Это означает, что при отключении питания шток остаётся в зафиксированном положении и выдерживает высокие ветровые и снеговые нагрузки.

Технические характеристики и возможности

Современные штоковые приводы обладают впечатляющими параметрами:

• Тяговое усилие: 450-3000 Н;
• Скорость работы: 6-40 мм/секунду;
• Ход штока: 180-1500 мм;
• Напряжение питания: 24В или 230В переменного тока;
• Потребляемый ток: 0,12-1,4 А;
• Рабочая температура: от -5°C до +60°C.

Величина тягового усилия распределяется равномерно в обоих направлениях — сила выталкивания и втягивания практически одинакова. Благодаря этому привод одинаково эффективно работает как при открывании, так и при закрывании тяжёлых оконных конструкций.

Преимущества штоковых систем

Компактность и универсальность

Штоковые приводы идеально подходят для установки в ограниченном пространстве, где невозможно разместить другие типы электроприводов. Их компактные размеры позволяют интегрировать устройство даже в узкие оконные профили.

Высокая надёжность

Простая конструкция обеспечивает длительный срок службы — до нескольких десятков лет при правильном обслуживании. Винтовой механизм устойчив к износу и практически не требует технического обслуживания.

Бесшумная работа

Приводы работают практически бесшумно, что особенно важно для жилых помещений и офисов. Уровень шума не превышает комфортных значений.

Точность позиционирования

Винтовая передача обеспечивает высокую точность перемещения створки. Окно можно зафиксировать в любом промежуточном положении для оптимального проветривания.

Области применения

Штоковые приводы востребованы в различных сферах:

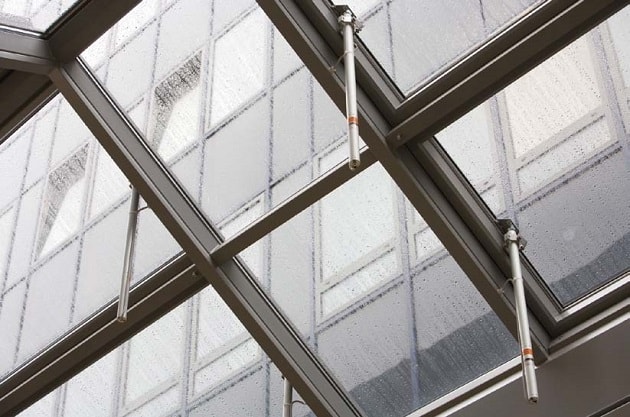

• Промышленные здания — для управления высоко расположенными окнами и фрамугами;
• Общественные учреждения — школы, больницы, офисные центры;
• Торговые комплексы — автоматизация систем естественной вентиляции;
• Системы дымоудаления — для экстренного открывания люков при пожаре;
• Теплицы и оранжереи — поддержание оптимального микроклимата;

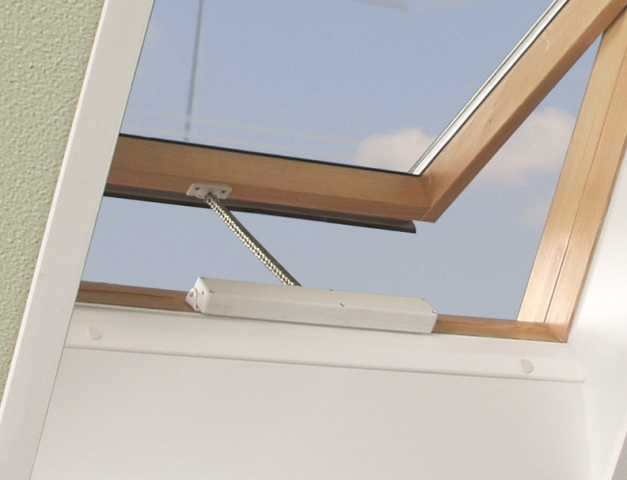

• Мансардные окна — управление труднодоступными конструкциями.

Особое внимание: В системах противопожарной безопасности штоковые приводы играют критически важную роль, обеспечивая быстрое открывание люков дымоудаления в экстренных ситуациях.

Монтаж и особенности установки

Установка штокового привода требует точного расчёта и профессионального подхода. Ключевые моменты:

• Расчёт необходимого усилия проводится по специальным формулам с учётом веса створки, её размеров и типа открывания.
• Выбор точки крепления зависит от конструкции окна и доступного пространства. Направляющие шины позволяют оптимально разместить привод даже в сложных условиях.
• Подключение питания осуществляется через блок управления, который может интегрироваться с системами «умного дома» или работать автономно.

Системы управления и автоматизация

Современные штоковые приводы интегрируются с различными системами управления:

• Дистанционные пульты и кнопки для ручного управления;
• Блоки группового управления, для объединения в группы;
• Датчики дождя для автоматического закрывания при непогоде;
• Термостаты для поддержания заданной температуры;
• Системы диспетчеризации зданий и умного дома;
• Таймеры для программного управления вентиляцией.

Возможность параллельного подключения до 8 приводов в одной группе позволяет создавать сложные системы автоматизации с синхронным управлением множественными оконными конструкциями.

Штоковый оконный привод представляет собой надёжное и эффективное решение для автоматизации оконных систем. Его универсальность, компактность и высокие технические характеристики делают это устройство незаменимым элементом современных «умных» зданий. Правильно подобранный и профессионально установленный штоковый привод прослужит десятилетия, обеспечивая комфорт и безопасность эксплуатации оконных конструкций.
