Типичные ошибки при выборе и установке реечных электроприводов для окон

Реечные электроприводы для окон универсальны, совместимы с различными окнами, от распашных и фрамужных, вплоть до мансардных, обслуживают люки систем дымоудаления. Главная задача, независимо от класса — стабильное открытие и закрытие в течение тысяч циклов. Чтобы исключить ранний выход из строя, продлить срок эксплуатации, необходимо ответственно подойти к вопросам выбора и монтажа, исключить ошибки.

Преимущества реечных электроприводов

Электромоторы для окон представлены тремя главными группами: цепными, штоковыми, реечными. Приводы первого типа передают усилие через гибкую цепь. В убранном состоянии она сворачивается внутри корпуса, при выдвижении — распрямляется, превращается в жёсткий стержень. Решение компактное и недорогое, но прочность цепи ограничена, поэтому для тяжёлых створок и открывания под углом она не годится.

Штоковый привод работает по принципу винтового домкрата: винт с крупной резьбой на валу выталкивает шток наружу. Схема надёжная, но громоздкая и требующая регулярного обслуживания, смазки подвижных механизмов.

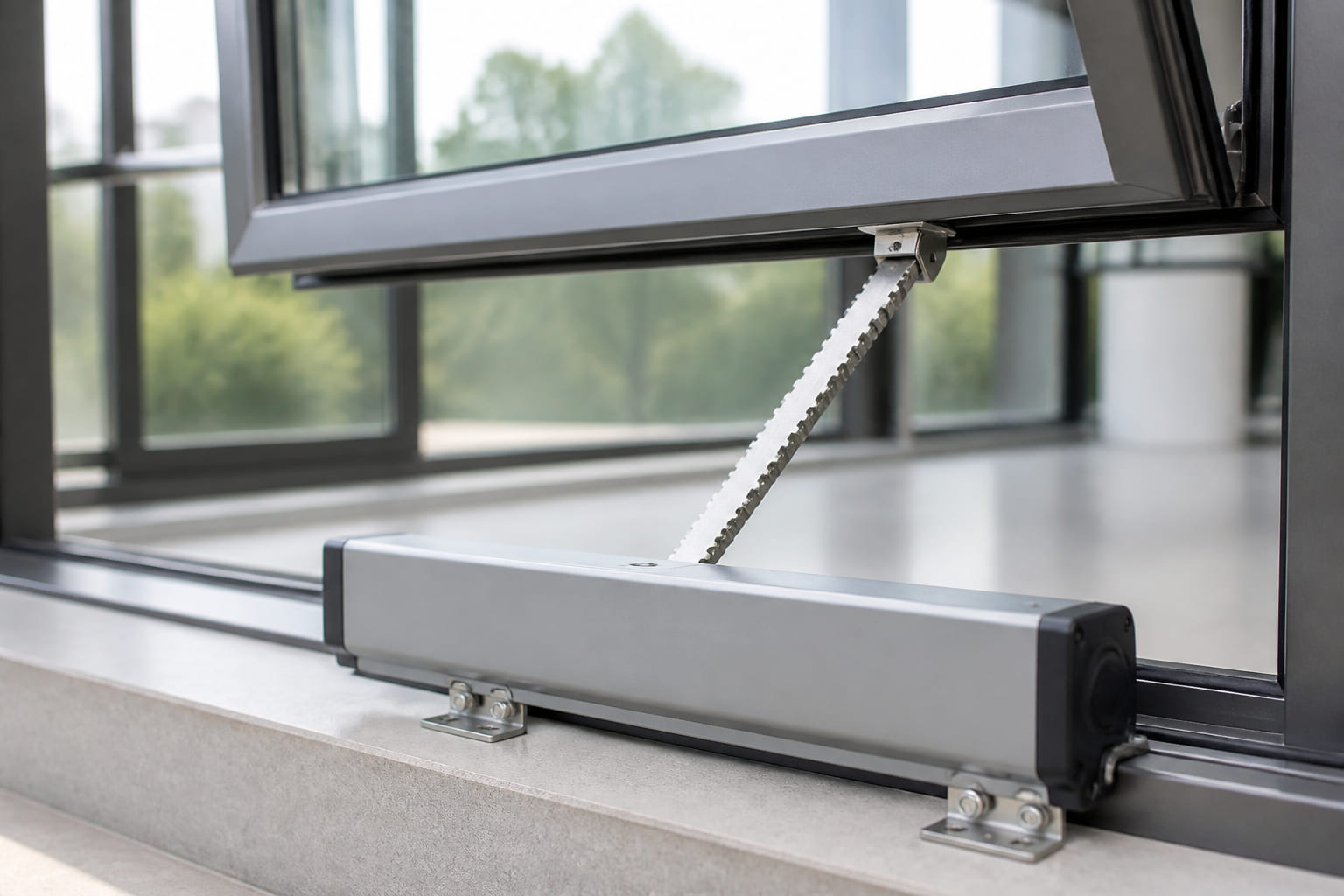

Реечная схема выигрывает у предыдущих по жёсткости. Рейка — цельная стальная деталь: она не гнётся и не складывается, передаёт усилие без потерь даже на большом ходе и при боковой ветровой нагрузке. За счёт этого реечные приводы развивают наибольшую силу среди трёх типов — до 3000 Н на открытие, а ширина открывания у мощных моделей доходит до 1300 мм и более под заказ.

У привода есть два разных параметра усилия — толкающее и запирающее. У мощных моделей первое составляет около 600-850Н, второе — 1500. Такие показатели гарантируют максимальную плотность закрытия, что важно для защиты от сквозняков, улучшения теплоизоляции объекта.

Практические достоинства реечных оконных электромоторов:

• Жёсткость рейки не даёт створке провиснуть или перекоситься даже при большом весе.
• Высокое усилие запирания плотнее прижимает створку к раме и сокращает теплопотери.
• Стальная рейка выдерживает боковую ветровую нагрузку, с которой не справятся цепи и штоки.
• Ресурс механизма выше за счёт меньшего числа гибких элементов и пар трения.

Выбор привода: распространённые ошибки

Ошибка при подборе часто заявляет о себе не сразу, а спустя недели эксплуатации. Наиболее распространённые примеры:

• Покупка привода без запаса по усилию. Учитывают массу створки, но забывают про сопротивление, вызванное трением, ветровой, снеговой нагрузкой. Привод работает паспортных значений, перегревается и выходит из строя раньше заявленного срока службы.
• Несовпадение хода штока с фактической геометрией окна. Устройство покупают без точного замера ширины и угла открывания. Результат — створка не достигает нужного положения, раньше времени упирается в раму.
• Пренебрежение классом защиты корпуса. Индекс IP показывает, насколько привод устойчив к пыли и влаге. Для запылённых цехов, оранжерей нужны модели, где значение IP — не ниже 65. IP40-54 — вариант только для сухих помещений с нормальным микроклиматом.
• Игнорирование рабочего диапазона температур. У части моделей он начинается всего от –5 °C. Они не подходят для неотапливаемых объектов. Холод приводит к заклиниванию механизма, поломке.
• Несоответствие привода оконной фурнитуре. Фурнитура у разных производителей различна по посадочным размерам. Ошибка делает монтаж невозможным или требующим серьёзных доработок посадочного места.

Ошибки при монтаже

Мало правильно подобрать оконный электропривод. Чтобы на 100% раскрыть его преимущества, оценить все паспортные характеристики, нужно ответственно отнестись к установке, исключить оплошности:

• Неверное закрепление консоли или кронштейна. Деталь должна занимать не краешек профиля, а всю опорную поверхность. Пренебрежение правилом снижает прочность. Консоль не выдерживает нагрузки, расшатывается.
• Пренебрежение контролем угла поворота консоли. Если крепление не обеспечивает нужный разворот на полном ходе, детали крепежа задевают раму или подоконник. Рейка царапает поверхности, заклинивает на последних сантиметрах хода.
• Несовпадение оси привода с плоскостью движения створки. Небольшой перекос при монтаже зачастую нельзя обнаружить визуально, но неравномерное распределение нагрузки приводит к постепенному перекосу створки.
• Ошибочная настройка концевых выключателей. Если точки остановки не совпадают с реальным ходом, привод продолжает толкать рейку уже после того, как створка достигла упора. На зубья и редуктор в таких случаях приходится огромная нагрузка.
• Прокладка «неправильного» кабеля питания. Сечение должно соответствовать напряжению, мощности мотора, чтобы исключить перегрев, плавление изоляции. Область ввода провода в короб дополнительно герметизируют, изолируют. В противном случае — влага попадёт на силовые и электронные компоненты, спровоцирует коррозию, поломку.
• Неправильно настроенное питание реечного привода. Блок питания или группового управления не выключается, а постоянно подает напряжение, часто в качестве проверки или просто постоянно. Необходимо обеспечить полное отключение питания после остановки привода. В противном случае привод может дергаться постоянно толкать створку. Это приводит к перегревам платы электродвигателя привода и быстрому износу зубьев шестерен, что чревато поломками и выхода из строя привода.

Также и провалы по питанию, особенно при групповом управлении, могут перегревать электронные платы и двигатели, что тоже может привести к преждевременным поломкам приводов.

Рекомендации по выбору реечного привода

Грамотный подбор реечного привода строится на комплексном учёте параметров и соблюдении ряда рекомендаций:

• Подсчёт полной нагрузки на створку. К массе створки нужно добавить сопротивление трения, ветровые, снеговые нагрузки, к полученному значению — ещё от 20–40% запаса.
• Точные замеры фактической ширины и угла открытия. Полученные цифры сверяйте с паспортом привода ещё до покупки.
• Выбор класса защиты корпуса под эксплуатационные условия. Для теплиц, кровель, фасадов и других мест с осадками и конденсатом подойдёт привод с индексом защиты от IP65.
• Соответствие климатическим и атмосферным нагрузкам. «Стандартный» температурный диапазон для неотапливаемой мансарды, теплицы или уличного монтажа зимой окажется недостаточным.
• Совместимость с фурнитурой. Сверьте шаг зубьев, посадочные размеры консоли и тип запорных цапф с элементами, уже установленными на створке. Хорошо, если привод и оконная фурнитура относятся к одному бренду.
• Соответствие напряжения питания задаче. Для систем дымоудаления, объектов с нестабильным централизованным питанием нужны 24-вольтовые приводы с возможностью подключения к аккумуляторной батарее, для обычной вентиляции офиса хватит и «бытовых» 230 В.

Рекомендации по установке

Монтаж реечного привода строится на нескольких проверках, и каждая из них продлевает жизнь механизма на годы вперёд.

• Крепите консоль строго по разметке производителя. Опорная площадка кронштейна ложится на профиль целиком, без свисающих краев и точечного крепежа в одной точке.
• Проверяйте угол разворота в обоих крайних положениях до финальной затяжки. Разведите створку в положения «закрыто» и «полностью открыто» на пробном креплении и убедитесь, что рейка, шток или крепёж не задевает раму.
• Настраивайте концевые выключатели точно под фактический ход створки. Приблизительная установка даже с небольшими погрешностями перегружает зубья рейки и редуктор лишним усилием.
• Прокладывайте кабель с запасом сечения и герметичным вводом. Особенно это важно для уличного, кровельного и тепличного монтажа — конденсат и осадки не должны попадать на контакты контроллера.
• Проводите проверку перед финальной сборкой. Откройте и закройте створку несколько раз в тестовом режиме. Рейка должна идти ровно, створка — не перекашиваться. При отсутствии проблем можно крепить кабель-каналы и декоративные элементы.
• Обеспечьте правильное питание электроприводов, с точным расчетом электронагрузки при групповом питании. Обеспечьте своевременное отключение питания, чтобы не перегрузить приводы и сохранить их долговечную работу.

Подведение итогов

Реечный электропривод принадлежит к категории наиболее мощных. Чтобы мощность не обернулась проблемами, нужно точно рассчитать нагрузки, выбрать модель, на 100% соответствующую условиям эксплуатации, установить её без нарушений.

Даже небольшая ошибка обернётся заклиниваниями, заеданиями, поломками, устранение которых потребует значительных вложений и расходов. При отсутствии ошибок привод будет служить десятилетиями, не нуждаясь в лишнем внимании.
