Пожар в жилом многоквартирном доме, коттедже, бизнес-центре — крайне опасная ситуация. Угрозу представляют не только пламя, высокая температура, но и дым, насыщенный токсичными продуктами горения, провоцирующий сильные отравления, удушье.Время, которое человек может продержаться в дыму, зависит от множества факторов: концентрации токсичных веществ в дыме, температуры окружающей среды, состояния здоровья человека и других условий. В некоторых случаях достаточно нескольких вдохов, чтобы получить смертельное отравление.МЧС России, трёх вдохов в очаге пожара достаточно, чтобы задохнуться. Дым содержит смесь продуктов горения, в том числе ядовитых соединений: оксид углерода, синильную кислоту, фосген, альдегиды и другие. Угарный газ, например, связывается с гемоглобином крови, уменьшая способность переносить кислород, что приводит к гипоксии (недостатку кислорода).
Для снижения тяжести последствий на объектах предусматривают системы дымоудаления. Наиболее эффективные — автоматизированные, укомплектованные цепными электроприводами, которые по сигналу пожарной тревоги быстро выводят продукты угарного газа и химические токсины.
Понятие и устройство
Цепной электропривод — механизм, открывающий и закрывающий оконные конструкции посредством электродвигателя, передающего усилие через цепь.

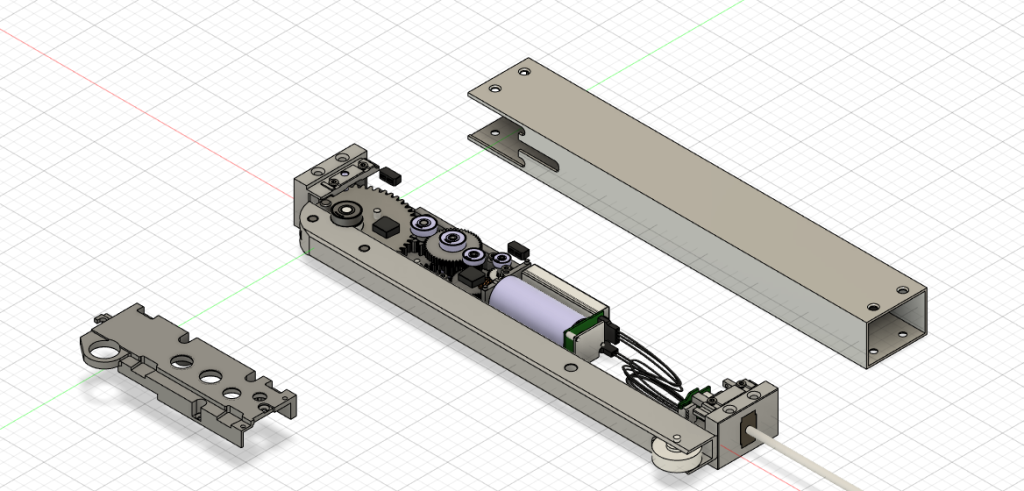

Конструктивно привод состоит из нескольких основных частей:
- Корпус с электродвигателем и редуктором.
- Стальная цепь, для передачи движения на оконную створку.
- Механизм, обеспечивающий подвижность цепи.
- Блок управления сертифицированный для пожарной безопасности и дымоудаления, принимающий сигналы с датчиков и дистанционных пультов, активирующий работу мотора при поступлении соответствующей команды.

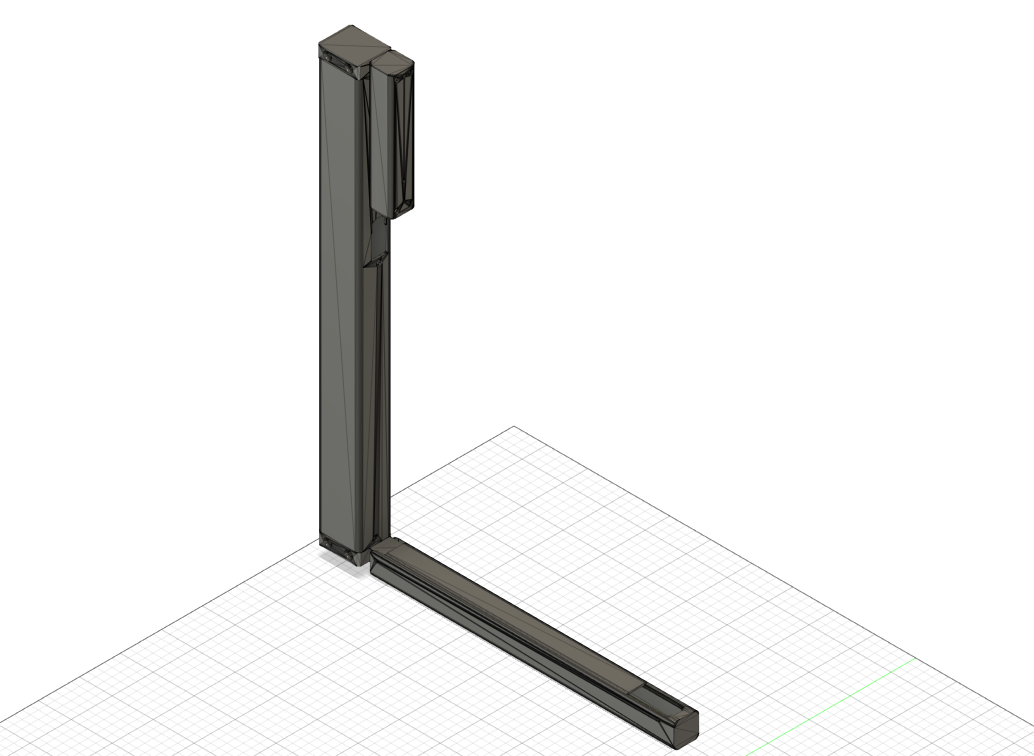

Корпус, как правило, монтируют на профиль оконной рамы или в специальный короб, а цепь крепят к подвижной створке. Длина выдвижения цепи определяет угол открывания — в большинстве моделей он составляет от 100 до 12600 мм хода, что обеспечивает универсальность, совместимость с различными окнами.
Почему цепные приводы оптимальны для систем дымоудаления?
Системы дымоудаления обеспечивают безопасность объекта, а потому должны соответствовать жестким требованиям. Испытания показывают, что цепные приводы оптимально подходят для их оснащения, отличаются комплексом важных преимуществ.
Скорость срабатывания
При поступлении тревожного сигнала привод открывает окно за несколько секунд. Это крайне важно для сохранения нормальной видимости на путях эвакуации, быстрого вывода продуктов горения.
Термическая стойкость
Устройства сохраняют работоспособность даже при температурной нагрузке свыше 100 градусов. Металлический корпус и стальная цепь не подвержены плавлению.
Надёжность питания
Огонь может повредить силовые линии на объекте, спровоцировать обесточивание подключенного к ним оборудования. Чтобы эта проблема не коснулась цепных электроприводов, допустима их комплектация аккумуляторными батареями для полной автономности, подключения к резервной линии энергоснабжения.
Фиксация в открытом положении
При обесточивании открытая створка фиксируется в этом положении. Система сохраняет эффективность, помогает в быстром проветривании помещений.
Функции цепных приводов в системах пожарной безопасности
Цепные приводы справляются с целым комплексом задач, без которых невозможно добиться высокого уровня безопасности объекта:
- Удаление дыма. Он быстро выходит на улицу. Это позволяет поддерживать достаточный уровень видимости на эвакуационных путях, быстро снизить температуру, вывести токсичные продукты горения, упростить работу пожарной команды.
- Формирование незадымляемых зон. Таковыми должны быть лестничные клетки и другие области, относящиеся к путям эвакуации. Задача привода — обеспечить приток свежего воздуха, увеличить давление, «выталкивающее» дым.
- Поддержание притока свежего воздуха. Для быстрого вывода дыма из помещений и коридоров давление на объекте должно быть выше уличного. Без открытых окон добиться этого невозможно.
Где необходимы цепные электроприводы?
Устройства универсальны, подходят для эксплуатации на любых объектах, предъявляющих особые требования к пожарной безопасности. Спецификация вторична, это актуально для жилых, административных, общественных, коммерческих зданий.
Наиболее характерные варианты их применения, впрочем, выглядят следующим образом:
- Торговые центры и атриумы. Люки в таком случае размещают под потолком, что не позволяет дыму заполнить большой открытый объём.
- Производственные цеха, складские комплексы, логистические терминалы, ангары. Принцип размещения такой же, как в предыдущем случае. Система дымоудаления предусмотрена по требованиям безопасности.
- Подземные парковки. Цепные приводы активируются вместе с вентиляционными установками, приточными и вытяжными.
- Школы, административные и другие учреждения с массовым пребыванием людей. Эвакуация должна занимать минимум времени, чтобы исключить тяжелые последствия.
- Высотные жилые дома и бизнес-центры. В первую очередь, окна с цепными электроприводами располагают на лестничных клетках, чтобы не допустить скопления дыма.
- Исторические здания. Их конструктивные и архитектурные особенности, законодательные положения, направленные на сохранение исторической ценности, не позволяют использовать некоторое оборудование для защиты от пожара. Окна с цепными приводами в разрешённом списке.
Интеграция с другими противопожарными системами
Цепной привод — исполнительный механизм. Для надёжной и эффективной работы нужно наладить управление, синхронизировать его с другими инженерными комплексами, обеспечивающими безопасность сооружения.
Пожарная сигнализация
Цепные приводы, задействованные в дымоудалении, надлежит подключить к общей пожарной сигнализации. В таком случае ручная команда на активацию не потребуется, окна будут открыты при поступлении сигнала с датчика, реагирующего на изменение прозрачности среды, повышении концентрации углекислого газа и других продуктов горения, общее и локальное повышение температуры.
Адресное управление
Схема, повышающая общую эффективность дымоудаления. Площадь помещения делится на зоны. При формировании неблагоприятной обстановки открываются окна только в определённой области. Это помогает быстро вывести на улицу дым, при этом исключает формирование сквозняков, способствующих распространению пламени.
Пожарные извещатели
Срабатывание приводов можно синхронизировать с подачей звукового и светового сигнала. Оптимальный вариант — небольшая задержка. Сначала открываются окна, затем — включаются световые табло, указатели, громкоговорители. Нескольких секунд хватает, чтобы видимость на эвакуационных маршрутах улучшилась, концентрации токсичных газов снизились, люди смогли безопасно выйти на улицу.
Самодиагностика
Система дымоудаления эффективна только в том случае, если все её компоненты исправны, надлежащим образом отрабатывают команду. Для контроля рекомендован комплекс диагностики. Электроника периодически «опрашивает» подключенное оборудование, при обнаружении сбоя — подаёт уведомление обслуживающему персоналу, обозначая модуль, требующий внимания.
Аварийное питание
Для наладки аварийного питания подходят две схемы:
- Прокладка резервной линии. Источник энергии в данном случае — генератор.
- Комплектация цепных электроприводов аккумуляторными батареями. В нормальном состоянии они работают за счёт централизованного энергоснабжения. Если пожар разрушает силовые кабели, автоматически выполняется переход на АКБ.
Способы модификации цепных электроприводов
Для повышения эффективности работы приводов, общего уровня безопасности объекта рекомендованы некоторые усовершенствования:
- Комплектация тепловым замком. Механизм, реагирующий не на сигнальный импульс, а на температуру. Эффективен при повреждении проводных линий управления. Тепловое расширение, вызванное воздействием огня, приводит к разблокировке механизма и открытию окна.
- Ручное открытие. Обязательно на объектах с высокой посещаемостью. Открыть окно, оснащённое приводом, можно вручную.
- Защита от пыли и влаги. Приводы, соответствующие индексу IP54 или более высокому, подходят для использования в помещениях с повышенной влажностью, цехах с запылённой средой. Допустима даже уличная их установка. Все силовые, электронные модули надёжно изолированы и герметизированы.
- Увеличение хода цепи. Стандарт — около 25 сантиметров. Крупные дымовые люки с массивными крышками, однако, следует комплектовать модифицированными приводами, ход которых увеличен до 60 сантиметров, а усилие — до 2 тысяч Ньютонов.
Подведение итогов
Неконтролируемое распространение пламени по объекту может обернуться катастрофой, огромными материальными потерями, человеческими жертвами. Цепные оконные приводы, задействованные в системах дымоудаления, помогают минимизировать тяжесть последствий.
Своевременное удаление дыма упрощает эвакуацию, создаёт условия, в которых пожарная команда может работать максимально эффективно, снижает опасность отравлений. Такие устройства показывают себя более надёжными, чем штоковые или реечные аналоги, не подвержены заклиниванию из-за теплового расширения и загрязнения.
